Καλούπι Έγχυσης Προϊόντων 3C Ακριβείας | Εργαλεία Κατασκευασμένα Σύμφωνα με Σχέδια

Επισκόπηση Προϊόντος

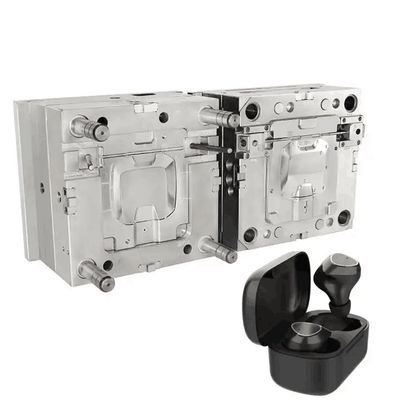

Ειδικευόμαστε στο σχεδιασμό και την κατασκευή προσαρμοσμένων καλουπιών έγχυσης για πλαστικά περιβλήματα ακουστικών Bluetooth, που χρησιμοποιούνται ευρέως σε καταναλωτικά ηλεκτρονικά προϊόντα 3C.

Τα περιβλήματα ακουστικών Bluetooth είναι συμπαγή εξαρτήματα ευαίσθητα στην εμφάνιση που απαιτούν:

• Υψηλή ακρίβεια διαστάσεων για εσωτερική συναρμολόγηση

• Καθαρές επιφάνειες καλλυντικών για ορατές εξωτερικές περιοχές

• Σταθερό πάχος τοιχώματος για ισορροπημένη χύτευση

• Αξιόπιστη απόδοση σε παραγωγή υψηλού όγκου

Αυτός ο τύπος καλουπιού έγχυσης προϊόντων 3C αναπτύσσεται αυστηρά σύμφωνα με τα 3D δεδομένα και τις τεχνικές προδιαγραφές του πελάτη, καλύπτοντας σχεδιασμό καλουπιού, μηχανουργική κατεργασία ακριβείας, συναρμολόγηση και δοκιμαστική επικύρωση.

Στόχος μας είναι να παραδώσουμε καλούπια που όχι μόνο περνούν τη δειγματοληψία αλλά λειτουργούν και σταθερά στη μαζική παραγωγή.

Σενάρια Εφαρμογής

Αυτό το προσαρμοσμένο καλούπι έγχυσης χρησιμοποιείται συνήθως για:

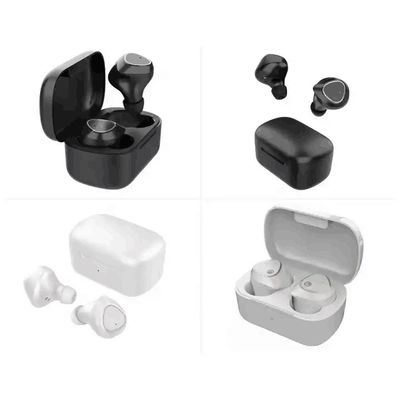

• Ακουστικά Bluetooth με πλαστικά περιβλήματα

• Περιβλήματα ακουστικών TWS

• Εξαρτήματα θήκης φόρτισης

• Μικρά περιβλήματα καταναλωτικών ηλεκτρονικών ακριβείας

• Πλαστικά μέρη 3C ευαίσθητα στην εμφάνιση

Αυτά τα προϊόντα απαιτούν αυστηρό έλεγχο ανοχής και σταθερή ποιότητα επιφάνειας.

Βασική Εστίαση Μηχανικής Καλούπιων

Τα καλούπια έγχυσης για περιβλήματα ακουστικών Bluetooth διαφέρουν από τα γενικά βιομηχανικά καλούπια.
Οι κύριες προκλήσεις έγκεινται στον έλεγχο εμφάνισης, την ακριβή εφαρμογή και τη διαχείριση παραμορφώσεων.

1) Έλεγχος Επιφάνειας Καλλυντικών

Τα περιβλήματα των ακουστικών είναι ορατά εξωτερικά μέρη. Ακόμη και μικρές ατέλειες επιφάνειας είναι απαράδεκτες.

• Βελτιστοποιημένη θέση πύλης για μείωση γραμμών συγκόλλησης

• Ελεγχόμενη ισορροπία ροής για ελαχιστοποίηση σημαδιών καθίζησης

• Μηχανουργική κατεργασία ακριβείας κοιλότητας ή φινίρισμα υφής

• Ακριβής ευθυγράμμιση γραμμής διαχωρισμού για αποφυγή φλας

Η σταθερότητα της επιφάνειας είναι κρίσιμη για τα καταναλωτικά ηλεκτρονικά.

2) Ακριβής Εφαρμογή & Δομική Ακρίβεια

Το περίβλημα πρέπει να συναρμολογείται με ακρίβεια με πλακέτες PCB, ηχεία, μπαταρίες και εσωτερικά εξαρτήματα.

• Αυστηρός έλεγχος διαστάσεων εσωτερικών χαρακτηριστικών

• Σωστός σχεδιασμός δομής κλεισίματος

• Αντιστάθμιση συρρίκνωσης κατά το σχεδιασμό του καλουπιού

• Σταθερή ευθυγράμμιση καλουπιού για διατήρηση της ανοχής συναρμολόγησης

Η απόδοση συναρμολόγησης εξαρτάται άμεσα από την ακρίβεια του καλουπιού.

3) Έλεγχος Λεπτού Τοιχώματος & Παραμόρφωσης

Τα περιβλήματα ακουστικών Bluetooth συχνά διαθέτουν δομές λεπτού τοιχώματος.

• Ισορροπημένο σύστημα δρομέα και πύλης

• Βελτιστοποιημένη διάταξη ψύξης

• Έλεγχος τάσης κατά την πλήρωση

• Ανάλυση Moldflow όταν απαιτείται

Ο στόχος είναι η διατήρηση της σταθερότητας διαστάσεων μετά τη χύτευση.

Προδιαγραφές Καλούπιου

• Τύπος Καλούπιου: Προσαρμοσμένο Καλούπι Έγχυσης για Προϊόντα 3C

• Υλικό Προϊόντος: Πλαστικό (όπως καθορίζεται από τον πελάτη)

• Τύπος Πύλης: Πλευρική πύλη / Υπο-πύλη / Πύλη ακίδας / Πύλη ανεμιστήρα / Άμεση πύλη

• Σύστημα Δρομέα: Θερμός δρομέας ή Ψυχρός δρομέας

• Υλικό Καλούπιου: 1.2343 ESR / NAK80 / S136 ή ισοδύναμο

• Βάση Καλούπιου: LKM / HASCO / DME / FUTABA

• Διάρκεια Ζωής Καλούπιου: Έως 1.000.000 κύκλοι (ανάλογα με το υλικό και το σχεδιασμό)

• Υποστηριζόμενη Μορφή Σχεδίου: STP / STEP / IGS / PRT / X_T

• MOQ: 1 σετ

Δυνατότητες Κατασκευής

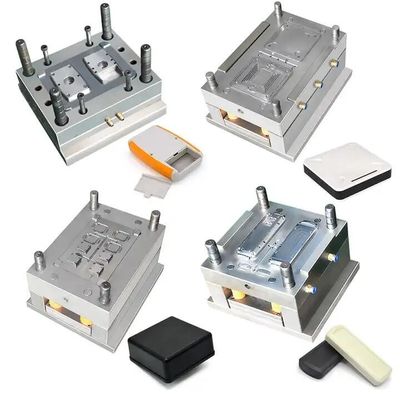

Η εγκατάσταση εργαλείων μας υποστηρίζει καλούπια 3C μονής και πολλαπλών κοιλοτήτων.

• Μέγιστο μέγεθος καλουπιού: 2500 × 2000 × 1500 mm

• Ακρίβεια μηχανουργικής κατεργασίας: ±0.005 mm

• Ακρίβεια έγχυσης: ±0.03 mm

• Χρόνος παράδοσης: 25–45 ημέρες, ανάλογα με την πολυπλοκότητα του καλουπιού

Ο εσωτερικός εξοπλισμός περιλαμβάνει:

• Κέντρα μηχανουργικής κατεργασίας υψηλής ακρίβειας

• EDM και καθρεφτοειδές EDM

• Μηχανές κοπής σύρματος

• Μηχανή Μέτρησης Συντεταγμένων (CMM)

Κάθε καλούπι υποβάλλεται σε επιθεώρηση διαστάσεων και δοκιμαστική χύτευση πριν από την παράδοση.

Ροή Εργασίας Έργου

1. Ανασκόπηση 3D δεδομένων και ανάλυση DFM

2. Επιβεβαίωση σχεδιασμού δομής καλουπιού

3. Προετοιμασία χάλυβα και πρόχειρη μηχανουργική κατεργασία

4. Μηχανουργική κατεργασία ακριβείας και EDM

5. Συναρμολόγηση και προσαρμογή καλουπιού

6. Δοκιμή καλουπιού και βελτιστοποίηση παραμέτρων

7. Τελική επιθεώρηση και αποστολή

Αυτή η δομημένη ροή εργασίας μειώνει τις επαναλήψεις δοκιμών και βελτιώνει την ποιότητα της πρώτης βολής.

Γιατί να Συνεργαστείτε Μαζί Μας

• Εμπειρία σε καλούπια ακριβείας για καταναλωτικά ηλεκτρονικά 3C

• Εξοικείωση με συμπαγή δομικά και ευαίσθητα στην εμφάνιση μέρη

• Σταθερή μηχανουργική κατεργασία υποστηριζόμενη από εσωτερικό εξοπλισμό ακριβείας

• Σαφής τεχνική επικοινωνία καθ' όλη τη διάρκεια του έργου

• Ένα έτος υποστήριξη μετά την πώληση

Εστιάζουμε σε καλούπια που αποδίδουν αξιόπιστα στην παραγωγή, όχι μόνο στην αρχική έγκριση.

Τεχνικές Συχνές Ερωτήσεις

Ε1: Πόσες δοκιμές καλουπιού συνήθως απαιτούνται πριν από τη μαζική παραγωγή;
Ο αριθμός των δοκιμών εξαρτάται από την πολυπλοκότητα του προϊόντος και τις απαιτήσεις εμφάνισης. Με σωστή ανασκόπηση DFM και δομική αξιολόγηση, το ποσοστό επιτυχίας της πρώτης δοκιμής μπορεί να βελτιωθεί σημαντικά.

Ε2: Μπορείτε να ελέγξετε ατέλειες καλλυντικών όπως γραμμές συγκόλλησης και σημάδια καθίζησης;
Ναι. Ο σχεδιασμός της πύλης, η ισορροπία ροής και το φινίρισμα της κοιλότητας βελτιστοποιούνται κατά το σχεδιασμό του καλουπιού για τη μείωση ορατών ατελειών. Η στίλβωση επιφάνειας ή ο έλεγχος υφής εκτελείται σύμφωνα με τα πρότυπα εμφάνισης.

Ε3: Υποστηρίζετε φινιρίσματα επιφάνειας υψηλής γυαλάδας ή υφής;
Ναι. Οι επιφάνειες της κοιλότητας μπορούν να γυαλιστούν σε καθρέφτη ή να υφαστούν σύμφωνα με τις προδιαγραφές του πελάτη.

Ε4: Μπορεί αυτό το καλούπι να σχεδιαστεί ως καλούπι πολλαπλών κοιλοτήτων;
Ναι. Ανάλογα με τον όγκο παραγωγής και το μέγεθος του εξαρτήματος, υποστηρίζονται διαμορφώσεις μονής και πολλαπλών κοιλοτήτων.

Ε5: Είναι διαθέσιμη τεχνική υποστήριξη μετά την πώληση;
Ναι. Παρέχουμε τεχνική βοήθεια για τη βελτιστοποίηση παραμέτρων και τις απαραίτητες προσαρμογές καλουπιού μετά την παράδοση.

Αίτηση για Προσφορά

Για να λάβετε μια προσφορά για ένα Προσαρμοσμένο Καλούπι Έγχυσης για Πλαστικό Περίβλημα Ακουστικών Bluetooth, παρακαλώ παρέχετε:

• 3D αρχεία προϊόντων (STP / STEP / IGS, κ.λπ.)

• Προδιαγραφή υλικού

• Απαιτήσεις φινιρίσματος επιφάνειας

• Αναμενόμενος όγκος παραγωγής

• Στόχος χρόνου παράδοσης

Η ομάδα μηχανικών μας θα ανασκοπήσει τα δεδομένα σας και θα παράσχει μια λεπτομερή πρόταση καλουπιού.
