CNC Machining H13 εξαρτήματα καλουπιού με σπείρωμα με HRC 48 έως HRC 52

Οι ακριβείς ζυγοί φλάντζας είναι εξαρτήματα σύζευξης κατεργασμένα με CNC, σχεδιασμένα για τη σύνδεση περιστρεφόμενων αξόνων και τη μετάδοση ροπής με σταθερή ευθυγράμμιση και ελεγχόμενες ανοχές για αξιόπιστη εφαρμογή συναρμολόγησης και σταθερή περιστροφική ακρίβεια.

Οι ζυγοί φλάντζας είναι εξαρτήματα σύζευξης που χρησιμοποιούνται για τη σύνδεση περιστρεφόμενων αξόνων και τη μετάδοση ροπής με σταθερή ευθυγράμμιση. Σε συναρμολογήσεις υψηλής ταχύτητας ή υψηλού φορτίου, ακόμη και μικρές αποκλίσεις στην ομοκεντρικότητα, την επιπεδότητα ή τη θέση των οπών των μπουλονιών μπορούν να δημιουργήσουν δονήσεις, πρόωρη φθορά και ασυνεπή απόδοση. Οι ακριβείς ζυγοί φλάντζας μας κατεργάζονται με CNC σύμφωνα με τα σχέδια του πελάτη με ελεγχόμενες ανοχές για να υποστηρίξουν αξιόπιστη εφαρμογή συναρμολόγησης και σταθερή περιστροφική ακρίβεια.

Ως κατασκευαστής προσαρμοσμένης ακριβούς μηχανουργικής κατεργασίας, παράγουμε ζυγούς φλάντζας και σχετικά εξαρτήματα σύζευξης με αυστηρό έλεγχο επί των σημείων αναφοράς, της ομοκεντρικότητας/της εκκεντρότητας, της επιπεδότητας της επιφάνειας και των διεπαφών τοποθέτησης. Είτε χρειάζεστε πρωτότυπα είτε παρτίδες παραγωγής, εστιάζουμε στην επαναληψιμότητα, την τεκμηρίωση και τη σταθερή ποιότητα για απαιτητικές μηχανικές εφαρμογές.

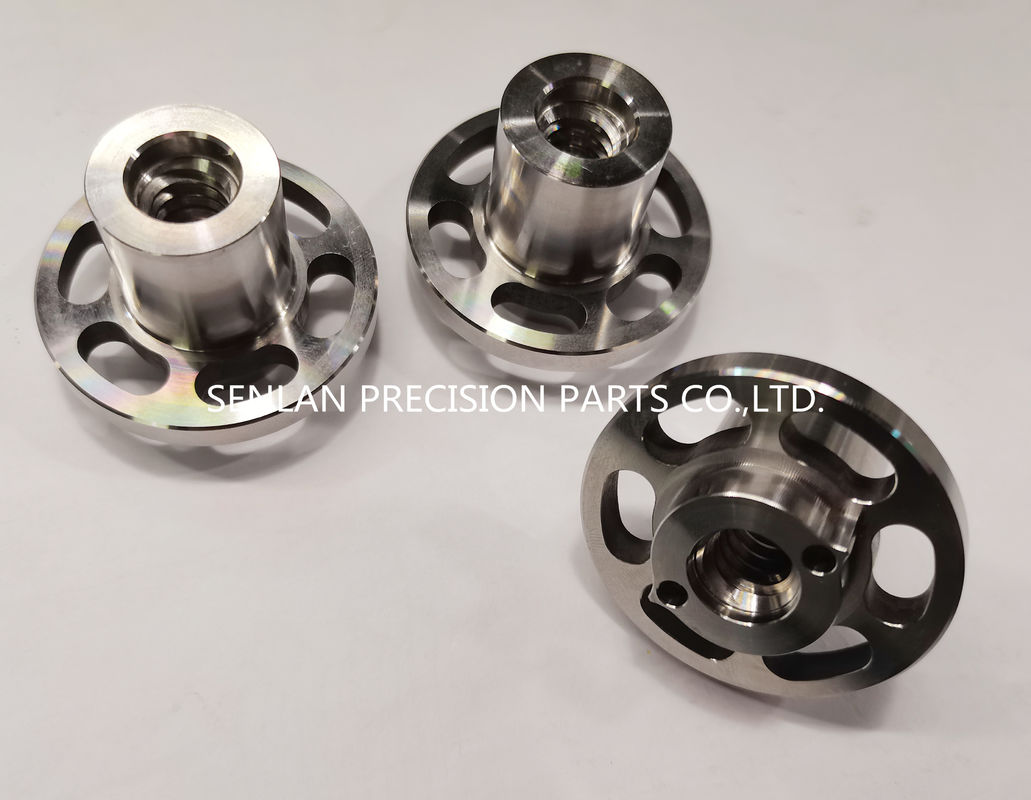

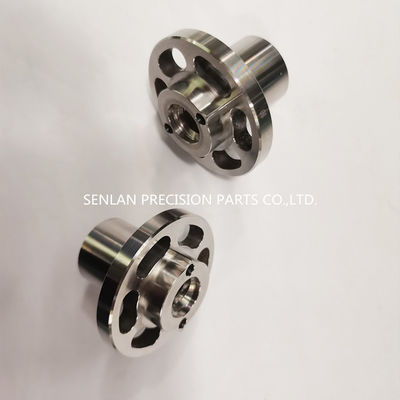

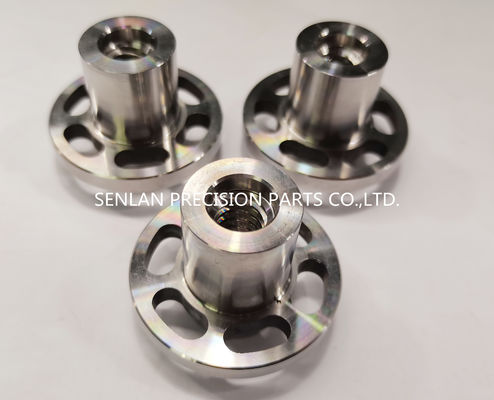

Ένας ζυγός φλάντζας είναι ένα κατεργασμένο στοιχείο σύζευξης που συνήθως διαθέτει μια φλάντζα στήριξης και ένα τμήμα κόμβου που εφάπτεται με έναν άξονα ή μια αντίστοιχη σύζευξη. Ανάλογα με το σχέδιο, μπορεί να περιλαμβάνει εσωτερικά σπειρώματα, πιλοτικά διαμετρήματα, κύκλους μπουλονιών, θύλακες μείωσης βάρους και γεωμετρία σχετική με την εξισορρόπηση.

• Μεταφορά ροπής μεταξύ συνδεδεμένων εξαρτημάτων
• Διατήρηση ομοαξονικής ευθυγράμμισης για μείωση δονήσεων και φθοράς
• Παροχή σταθερής διεπαφής στήριξης μέσω της επιφάνειας φλάντζας και του μοτίβου μπουλονιών
• Υποστήριξη επαναλήψιμης συναρμολόγησης και συντηρησιμότητας σε μηχανικά συστήματα

• Επιφάνεια φλάντζας με κύκλο μπουλονιών / οπές στήριξης
• Πιλοτικό διάμετρο για ακριβή κεντράρισμα
• Τμήμα κόμβου με εσωτερικό/εξωτερικό σπείρωμα ή γεωμετρία διεπαφής άξονα
• Κατεργασμένοι θύλακες ή οπές ελαφρύνσεως για βελτιστοποίηση βάρους και ακαμψίας
• Φινίρισμα επιφάνειας και έλεγχος ακμών για ασφαλή χειρισμό και σταθερή εφαρμογή

Οι ζυγοί φλάντζας παράγονται συνήθως από χάλυβες κραμάτων, ανοξείδωτους χάλυβες ή άλλα μηχανικά μέταλλα με βάση τις απαιτήσεις ροπής, την έκθεση στη διάβρωση και τους στόχους βάρους. Η θερμική κατεργασία και το φινίρισμα επιφάνειας μπορούν να εφαρμοστούν σύμφωνα με τις προδιαγραφές σας για τη βελτίωση της αντοχής, της αντοχής στη φθορά και της απόδοσης κατά της διάβρωσης.

Οι ακριβείς ζυγοί φλάντζας χρησιμοποιούνται σε συναρμολογήσεις σύζευξης και μετάδοσης κίνησης, συμπεριλαμβανομένων:

• Συστήματα σύζευξης αξόνων που απαιτούν ακριβή ευθυγράμμιση
• Περιστρεφόμενες συναρμολογήσεις όπου ο έλεγχος της εκκεντρότητας είναι κρίσιμος
• Προσαρμοσμένες μηχανικές διεπαφές για εξοπλισμό OEM
• Προγράμματα από πρωτότυπο έως παραγωγή για ακριβή κατεργασμένα εξαρτήματα σύζευξης
• Ανταλλακτικά για συντήρηση και αναβαθμίσεις

Ο ακριβής εξοπλισμός ποικίλλει ανάλογα με το σχέδιο του πελάτη· κατασκευάζουμε αυστηρά σύμφωνα με τα σχέδια και τις απαιτήσεις σας.

Οι ζυγοί φλάντζας συνδυάζουν πολλαπλά κρίσιμα χαρακτηριστικά —επιφάνεια φλάντζας, μοτίβο μπουλονιών, πιλότο και γεωμετρία κόμβου— οπότε ο έλεγχος της διαδικασίας και η επιθεώρηση είναι απαραίτητα.

• CNC περιστροφή για κόμβο και ομοαξονικά χαρακτηριστικά
• CNC φρεζάρισμα για μοτίβα μπουλονιών, θύλακες και κρίσιμες γεωμετρίες
• Λείανση ή τριβή για επιπεδότητα επιφάνειας (όπως απαιτείται)
• Αποξήλωση και έλεγχος ακμών για ασφάλεια συναρμολόγησης
• Προαιρετικός συντονισμός θερμικής κατεργασίας και φινίρισμα επιφάνειας

• Έλεγχος ομοκεντρικότητας/εκκεντρότητας
• μεταξύ πιλότου, κόμβου και σημείων αναφοράς στήριξηςΕπιπεδότητα και κάθετη επιφάνεια
• για σταθερή στήριξη φλάντζαςΑκριβής θέση κύκλου μπουλονιών
• και ανοχές οπών
• Έλεγχος φινιρίσματος επιφάνειας σε πιλότο και διεπαφές συναρμολόγησης

• Επιθεώρηση & Τεκμηρίωση
• Διαθέσιμες αναφορές διαστατικής επιθεώρησης
• Πιστοποιητικά υλικών και αρχεία θερμικής κατεργασίας κατόπιν αιτήματος

Αξία για τον Πελάτη για την Απόδοση Περιστρεφόμενων Συζεύξεων
Πιο σταθερή περιστροφή και λιγότερες δονήσεις

Η ακριβής εκκεντρότητα και ομοκεντρικότητα μειώνουν τις δονήσεις που σχετίζονται με την ανισορροπία και βελτιώνουν τη σταθερότητα της συναρμολόγησης.
Αξιόπιστη εφαρμογή και ταχύτερη συναρμολόγηση

Οι ελεγχόμενες επιφάνειες φλάντζας, οι πιλότοι και τα μοτίβα μπουλονιών μειώνουν την επανεπεξεργασία και διασφαλίζουν επαναλήψιμη εγκατάσταση.
Μεγαλύτερη διάρκεια ζωής για ρουλεμάν και συνδεδεμένα εξαρτήματα

Η καλύτερη ευθυγράμμιση μειώνει την άνιση φόρτιση, βελτιώνοντας τη διάρκεια ζωής των αξόνων, των ρουλεμάν και των συζεύξεων.
Σταθερή ποιότητα από το πρωτότυπο έως την παραγωγή

• Τι Χρειαζόμαστε για Προσφορά
• 2D σχέδιο (PDF/DWG) και 3D CAD (STEP/IGES)
• Απαίτηση υλικού (ή λεπτομέρειες φορτίου/περιβάλλοντος για σύσταση)
• Ποσότητα και στόχος χρόνου παράδοσης
• Κρίσιμες ανοχές και GD&T (εκκεντρότητα, ομοκεντρικότητα, επιπεδότητα, κάθετη)
• Λεπτομέρειες κύκλου μπουλονιών (μέγεθος οπής, αριθμός, PCD, ανοχή θέσης)
• Διάμετρος πιλότου και απαίτηση εφαρμογής
• Λεπτομέρειες διεπαφής άξονα (σπείρωμα, οπή, κλειδοθήκη, σφήνα, κ.λπ., εάν ισχύει)
• Απαιτήσεις φινιρίσματος επιφάνειας/επικάλυψης

• Συχνές Ερωτήσεις
  Για τι χρησιμοποιείται ένας ζυγός φλάντζας;
• Ένας ζυγός φλάντζας χρησιμοποιείται για τη σύνδεση εξαρτημάτων σε μια περιστρεφόμενη συναρμολόγηση, παρέχοντας μια διεπαφή στήριξης φλάντζας και ένα τμήμα κόμβου για μετάδοση ροπής και ευθυγράμμιση.
  Ποιες ανοχές έχουν μεγαλύτερη σημασία για τους ζυγούς φλάντζας;
• Συνήθως η εκκεντρότητα/ομοκεντρικότητα μεταξύ περιστρεφόμενων χαρακτηριστικών, η επιπεδότητα/κάθετη επιφάνεια και η ακρίβεια θέσης οπών μπουλονιών — επειδή αυτά επηρεάζουν τις δονήσεις και την εφαρμογή της συναρμολόγησης.
  Μπορείτε να κατασκευάσετε προσαρμοσμένους ζυγούς φλάντζας από πρωτότυπο έως παραγωγή;
• Ναι. Υποστηρίζουμε πρωτότυπες εκτελέσεις, μικρές παρτίδες και ποσότητες παραγωγής με σταθερή μηχανουργική κατεργασία και έλεγχο επιθεώρησης.
  Παρέχετε αναφορές επιθεώρησης και πιστοποιητικά υλικών;
