Μονάδα Πυρήνα Ολίσθησης SKD61

Εξαρτήματα Καλούπιων Αναδιπλούμενα για Συστήματα Καλούπιων Έγχυσης Υψηλού Φορτίου

Επισκόπηση Προϊόντος

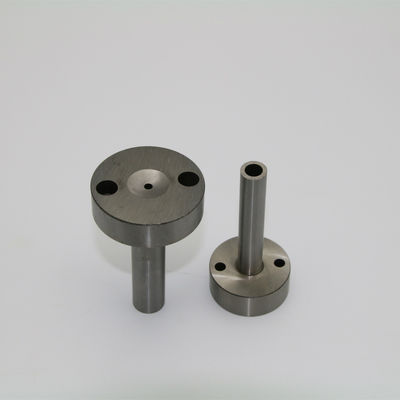

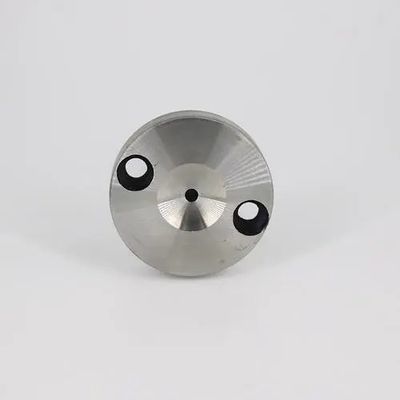

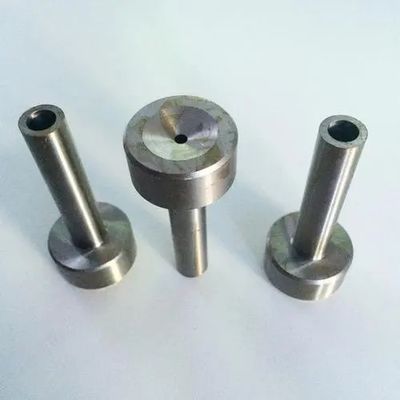

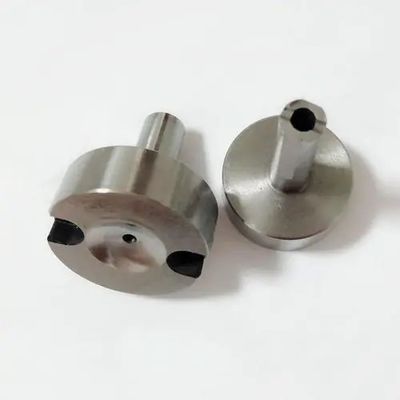

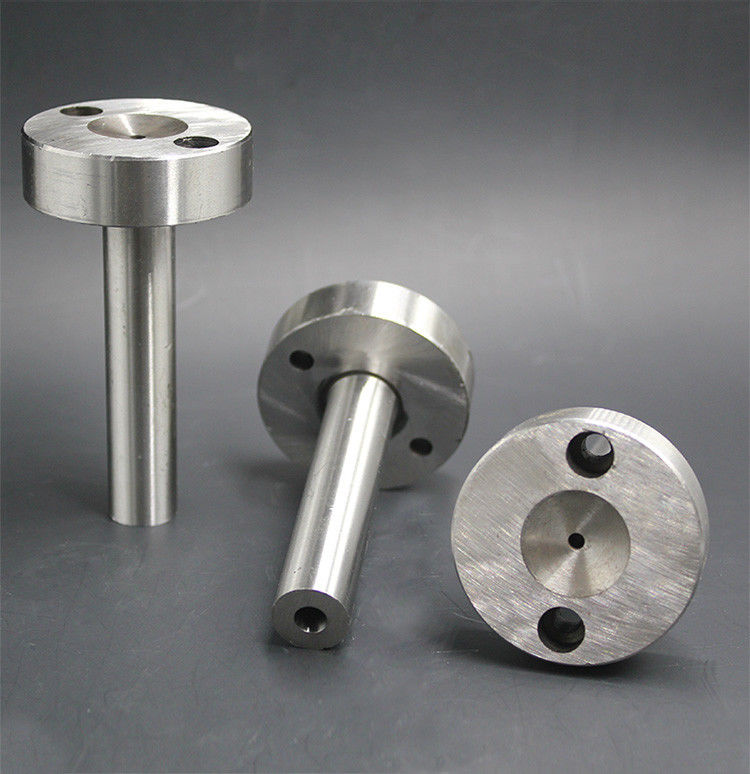

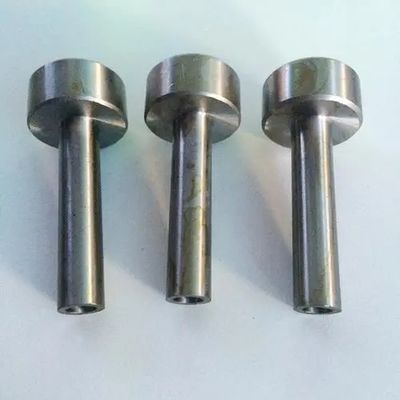

Η μονάδα πυρήνα ολίσθησης SKD61 είναι ένα κρίσιμο κινούμενο εξάρτημα που χρησιμοποιείται σε καλούπια έγχυσης που απαιτούν πλευρική δράση ή απελευθέρωση εσωτερικών υποκοπών.

Αυτές οι μονάδες ενσωματώνονται συνήθως σε:

• Μηχανισμούς πλευρικής ολίσθησης

• Συστήματα αφαίρεσης εξαρτημάτων με σπείρωμα

• Συναρμολογήσεις αναδιπλούμενων πυρήνων

• Δομικά τμήματα καλουπιών υψηλού φορτίου

Κατασκευασμένη από χάλυβα καλουπιών θερμής εργασίας SKD61, η μονάδα πυρήνα ολίσθησης έχει σχεδιαστεί για να αντέχει σε επαναλαμβανόμενη μηχανική κίνηση, τοπική τάση και μεγάλους κύκλους παραγωγής χωρίς διαστασιακή αστάθεια.

Αυτό το εξάρτημα παράγεται αυστηρά με βάση Σχέδιο Κατασκευής, διασφαλίζοντας τη συμβατότητα με τις δομές καλουπιών του πελάτη.

Τα συστήματα πυρήνων ολίσθησης εφαρμόζονται συνήθως σε καλούπια για:

• Αυτοκινητοβιομηχανικά πλαστικά εξαρτήματα

• Περιβλήματα ιατρικών συσκευών

• Κλεισίματα συσκευασίας με εσωτερικά σπειρώματα

• Τεχνικά δομικά εξαρτήματα 3C

• Καλούπια υψηλής ακρίβειας με πλευρική κίνηση

Σε αυτές τις εφαρμογές, η ακρίβεια κίνησης και η αντοχή στη φθορά είναι πιο κρίσιμες από τις απλές τιμές σκληρότητας.

Λογική Υλικού – Γιατί SKD61

Το SKD61 (χάλυβας καλουπιών θερμής εργασίας) επιλέγεται για τις ισορροπημένες ιδιότητές του:

• Καλή αντοχή σε θερμική κόπωση

• Υψηλή αντοχή σε κρούση

• Σταθερή σκληρότητα μετά από θερμική κατεργασία

• Αντοχή σε ρωγμές υπό κυκλικό φορτίο

Τυπικό εύρος σκληρότητας εργασίας:
58–60 HRC, ρυθμιζόμενο ανάλογα με την εφαρμογή.

Η ομοιόμορφη θερμική κατεργασία και η ανακούφιση τάσεων είναι απαραίτητες για τη διατήρηση της διαστασιακής σταθερότητας κατά τη λειτουργία.

Εστίαση Μηχανικής

Οι μονάδες πυρήνων ολίσθησης δεν είναι στατικά εξαρτήματα. Λειτουργούν υπό τριβή ολίσθησης και πλευρική φόρτιση.
Η απόδοση εξαρτάται από τον έλεγχο γεωμετρίας, την κατάσταση επιφάνειας και την ισορροπία σκληρότητας.

1) Ακριβής Εφαρμογή & Ευθυγράμμιση

Οι βασικοί τομείς ελέγχου περιλαμβάνουν:

• Παραλληλισμός των επιφανειών ολίσθησης

• Κάθετη θέση προς τις επιφάνειες στήριξης

• Ομοκεντρικότητα όπου εφαρμόζεται

• Ανοχή διαστάσεων έως ±0,002 mm

Η σωστή εφαρμογή εξασφαλίζει ομαλή κίνηση και μειώνει την άνιση επαφή και φθορά.

2) Κατάσταση Επιφάνειας & Διαχείριση Τριβής

Τυπικό φινίρισμα επιφάνειας:
Ra 0,6 (προσαρμόσιμο)

Προαιρετικές κατεργασίες:

• Νίτρωση

• Επιστρώσεις TiN / TiCN / AlTiN

• Μαύρη οξείδωση

Η μηχανική επιφάνειας μειώνει τον συντελεστή τριβής και βελτιώνει την αντοχή στη φθορά σε καλούπια υψηλού κύκλου.

3) Κατανομή Φθοράς & Διάρκεια Ζωής

Οι μονάδες ολίσθησης υφίστανται:

• Επαναλαμβανόμενη κίνηση εμπρός/πίσω

• Πίεση επαφής στις επιφάνειες οδηγούς

• Κρούση κατά το κλείσιμο του καλουπιού

Η βελτιστοποιημένη γεωμετρία και η ελεγχόμενη αναλογία σκληρότητας προς σκληρότητα μειώνουν το ξεφλούδισμα και παρατείνουν τα διαστήματα συντήρησης.

Τεχνικές Προδιαγραφές

• Τύπος Προϊόντος: Μονάδα Πυρήνα Ολίσθησης / Εξάρτημα Αναδιπλούμενου Καλούπιου

• Υλικό: SKD61

• Σκληρότητα: 58–60 HRC (προσαρμόσιμο)

• Ανοχή Διαστάσεων: ±0,002 mm (κρίσιμες περιοχές)

• Φινίρισμα Επιφάνειας: Ra 0,6 ή καθορισμένη απαίτηση

• Επεξεργασία Επιφάνειας: Νίτρωση / Επιστρώσεις PVD προαιρετικά

• Τύπος Κατασκευής: Προσαρμοσμένο (Κατόπιν Παραγγελίας)

• Επιθεώρηση: 100% διαστασιακή επιθεώρηση πριν από την αποστολή

Δυνατότητα Κατασκευής

Η επεξεργασία ακριβείας περιλαμβάνει:

• Μηχανουργική CNC

• EDM και καθρεφτο-EDM

• EDM σύρματος

• Λείανση επιφάνειας

• Κυλινδρική λείανση

• Επιθεώρηση CMM

Οι κρίσιμες επιφάνειες ολίσθησης λειαίνονται για να διασφαλιστεί η γεωμετρική σταθερότητα και η μακροπρόθεσμη επαναληψιμότητα.

Ποιότητα & Επαναληψιμότητα

Κάθε μονάδα επαληθεύεται για:

• Κατανομή σκληρότητας

• Διαστασιακή συμμόρφωση

• Ακεραιότητα επιφάνειας

• Λειτουργική ευθυγράμμιση

Οι επαναλαμβανόμενες παραγγελίες κατασκευάζονται με τις ίδιες βασικές προδιαγραφές για να διασφαλιστεί η εναλλαξιμότητα.

OEM / Προσαρμοσμένη Κατασκευή

Κατασκευάζουμε μονάδες πυρήνων ολίσθησης αυστηρά σύμφωνα με:

• Σχέδια πελάτη (2D / 3D)

• Καθορισμένες απαιτήσεις σκληρότητας

• Καθορισμένες επεξεργασίες επιστρώσεων

• Συγκεκριμένη ενσωμάτωση δομής καλουπιού

Υποστηρίζονται τόσο προσαρμοσμένα όσο και συμβατά με τα πρότυπα σχέδια.

Τεχνικές Συχνές Ερωτήσεις

Ε1: Γιατί να μην χρησιμοποιήσουμε χάλυβα υψηλότερης σκληρότητας;
Η υπερβολική σκληρότητα μπορεί να μειώσει την αντοχή. Το SKD61 παρέχει μια ισορροπία που ελαχιστοποιεί τον κίνδυνο θραύσης υπό κυκλικό φορτίο.

Ε2: Μπορούν οι επιστρώσεις να αντικαταστήσουν τη νίτρωση;
Οι επιστρώσεις βελτιώνουν την αντοχή της επιφάνειας στη φθορά, αλλά η σκληρότητα του υποστρώματος και η θερμική κατεργασία παραμένουν θεμελιώδεις.

Ε3: Πώς διασφαλίζεται η ομαλότητα της ολίσθησης;
Μέσω ελεγχόμενου φινιρίσματος επιφάνειας, παραλληλισμού και ακριβούς εφαρμογής των συνδυαζόμενων εξαρτημάτων.

Ε4: Υποστηρίζονται εφαρμογές αυτοκινητοβιομηχανίας υψηλού κύκλου;
Ναι. Το εξάρτημα είναι κατάλληλο για καλούπια υψηλού όγκου με σωστή επιλογή υλικού και επεξεργασίας επιφάνειας.

Ε5: Είναι διαθέσιμη πλήρης προσαρμογή;
Ναι. Όλες οι μονάδες πυρήνων ολίσθησης παράγονται σύμφωνα με τα σχέδια του πελάτη.

Αίτηση Τεχνικής Πρότασης

Παρακαλούμε παρέχετε:

• Σχέδια 2D ή 3D

• Απαιτήσεις σκληρότητας

• Προτίμηση επεξεργασίας επιφάνειας

• Λεπτομέρειες εφαρμογής (ρυθμός κύκλου, τύπος υλικού)

Η μηχανική μας ομάδα θα ελέγξει τις προδιαγραφές σας και θα σας παράσχει μια πρόταση κατασκευής.
