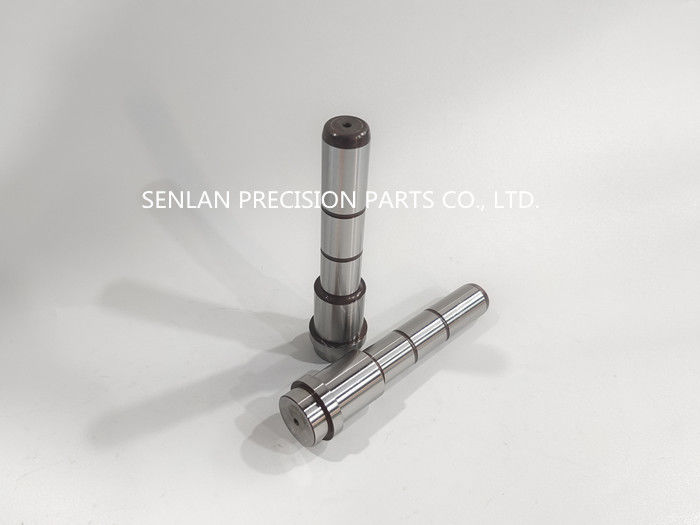

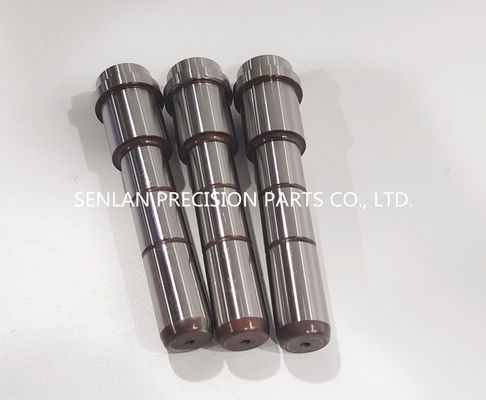

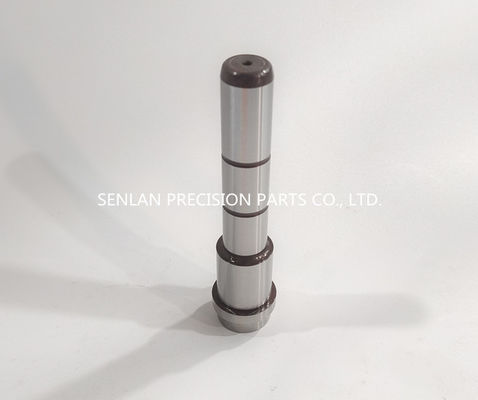

Οδηγοί ακριβείας για πλαστικά καλούπια έγχυσης
Επισκόπηση προϊόντος
Οι οδηγοί (καρφιά καθοδήγησης) είναι εξαρτήματα ευθυγράμμισης που διασφαλίζουν ότι τα κινούμενα και σταθερά μισά ενός καλουπιού έγχυσης κλείνουν ακριβώς, ομαλά και επαναλαμβανόμενα. Όταν η ευθυγράμμιση είναι σταθερή, οι γραμμές διαχωρισμού παραμένουν συνεπείς, οι κοιλότητες κλείνουν ομοιόμορφα και ευαίσθητα εξαρτήματα καλουπιού—όπως πυρήνες, κοιλότητες, συρόμενα, ανυψωτήρες και κλειδώματα—προστατεύονται από κρούσεις και πρόωρη φθορά.
Οι οδηγοί ακριβείας μας για πλαστικά καλούπια έγχυσης κατασκευάζονται σύμφωνα με τα σχέδια των πελατών για αξιόπιστη εφαρμογή με δακτυλίους καθοδήγησης και επαναλαμβανόμενη απόδοση κλεισίματος καλουπιού. Εστιάζουμε στα χαρακτηριστικά που έχουν μεγαλύτερη σημασία για τα εξαρτήματα ευθυγράμμισης: ευθύτητα, ανοχή διαμέτρου, σκληρότητα επιφάνειας και φινίρισμα χαμηλής τριβής, βοηθώντας τους κατασκευαστές καλουπιών να διατηρήσουν σταθερή παραγωγή και να μειώσουν τη συντήρηση που προκαλείται από κακή ευθυγράμμιση.
Περιγραφή προϊόντος
Ένας οδηγός είναι ένας σκληρυμένος, ακριβείας-αλεσμένος κυλινδρικός πείρος που εγκαθίσταται σε ένα μισό καλουπιού (συνήθως η κινούμενη πλευρά) που συνδέεται με έναν δακτύλιο καθοδήγησης στο αντίθετο μισό. Μαζί καθοδηγούν το κλείσιμο και το άνοιγμα του καλουπιού, διατηρώντας ακριβή ευθυγράμμιση καθ' όλη τη διάρκεια κάθε κύκλου.
Τι κάνουν οι οδηγοί σε ένα καλούπι έγχυσης
- Έλεγχος ευθυγράμμισης καλουπιού κατά το κλείσιμο/άνοιγμα
- Μείωση αναντιστοιχίας και προστασία ακμών κοιλότητας/πυρήνα και κλειδωμάτων
- Βελτίωση επαναληψιμότητας για καλούπια πολλαπλών κοιλοτήτων και εξαρτήματα με αυστηρές ανοχές
- Υποστήριξη σταθερής απόδοσης συρόμενων, ανυψωτήρων και άλλων κινούμενων μηχανισμών
Συνήθεις σχεδιασμοί οδηγών
- Τυπικοί ευθείς οδηγοί με συγκράτηση κεφαλής/ώμου
- Κλιμακωτοί οδηγοί για συγκεκριμένες δομές στήριξης
- Προσαρμοσμένες άκρες εισόδου και χαρακτηριστικά ανακούφισης για ομαλότερη εμπλοκή
- Οδηγοί με επεξεργασία επιφάνειας ή επίστρωση για βελτιωμένη αντοχή στη φθορά (εάν έχει καθοριστεί)
Υλικά και Θερμική Επεξεργασία
Οι οδηγοί συνήθως απαιτούν σκληρή επιφάνεια ανθεκτική στη φθορά και σταθερό πυρήνα για να αντέχουν την επαναλαμβανόμενη ολισθαίνουσα επαφή με τους δακτυλίους. Ανάλογα με τις απαιτήσεις του καλουπιού, οι οδηγοί μπορεί να κατασκευάζονται από χάλυβες ρουλεμάν ή χάλυβες εργαλείων με θερμική επεξεργασία και προαιρετικές επεξεργασίες επιφάνειας για βελτίωση της διάρκειας ζωής λόγω φθοράς και αντοχής στη διάβρωση.
Εφαρμογές
Οι οδηγοί ακριβείας χρησιμοποιούνται σε πλαστικά καλούπια έγχυσης όπου η επαναλαμβανόμενη ευθυγράμμιση είναι κρίσιμη, συμπεριλαμβανομένων:
- Καλούπια πολλαπλών κοιλοτήτων που απαιτούν σταθερό έλεγχο γραμμής διαχωρισμού
- Καλούπια με συρόμενα/ανυψωτήρες όπου η ευθυγράμμιση επηρεάζει τη διάρκεια ζωής του μηχανισμού
- Καλούπια με αυστηρές ανοχές όπου η αναντιστοιχία ή το φλας πρέπει να ελαχιστοποιείται
- Καλούπια παραγωγής υψηλού κύκλου που χρειάζονται ανθεκτικά εξαρτήματα καθοδήγησης
- Προγράμματα ανακατασκευής και αντικατάστασης καλουπιών για φθαρμένους οδηγούς
Ακρίβεια & Δυνατότητες Κατασκευής
Οι οδηγοί είναι λειτουργικά ολισθαίνοντα εξαρτήματα—η ακρίβεια και η ακεραιότητα της επιφάνειας είναι απαραίτητες για ομαλή λειτουργία και μεγάλη διάρκεια ζωής.
Διαδικασίες Κατασκευής
- Ακριβής κατεργασία CNC για χαρακτηριστικά στήριξης και ώμους
- Κεντροφόρος λείανση για κρίσιμες διαμέτρους και ευθύτητα
- Συντονισμός θερμικής επεξεργασίας για σκληρότητα επιφάνειας και σταθερότητα
- Λεπτό φινίρισμα/γυάλισμα για μείωση τριβής και φθοράς
- Προαιρετικές επεξεργασίες επιφάνειας/επικαλύψεις (ανάλογα με το έργο)
Βασικοί Έλεγχοι Ποιότητας για Οδηγούς
- Έλεγχος ανοχής διαμέτρου
- για σωστή εφαρμογή με τους δακτυλίουςΈλεγχος
- ευθύτητας για αποφυγή εμπλοκής και άνισης φθοράς
- Διαχείριση
- φινιρίσματος επιφάνειας
για χαμηλή τριβή και σταθερή ολίσθηση
- Επαλήθευση σκληρότητας (σύμφωνα με την καθορισμένη απαίτηση)
- Γεωμετρία εισόδου και διαστάσεις ώμου για επαναλαμβανόμενη εγκατάσταση
- Επιθεώρηση & Τεκμηρίωση
Διαθέσιμη αναφορά διαστατικής επιθεώρησης (κρίσιμες διαστάσεις)
Πιστοποιητικό υλικού και αρχείο θερμικής επεξεργασίας κατόπιν αιτήματος
Επιλογές σήμανσης/ιχνηλασιμότητας εάν απαιτείται για έλεγχο συντήρησης
Αξία για τον Πελάτη για Ευθυγράμμιση Καλούπι & Διάρκεια Ζωής Εργαλείου
Πιο Σταθερή Ποιότητα Εξαρτήματος
Η ακριβής καθοδήγηση βοηθά στη μείωση του κινδύνου αναντιστοιχίας και φλας, βελτιώνοντας την επαναληψιμότητα σε μεγάλες σειρές παραγωγής.
Λιγότερη Φθορά σε Ακριβά Εξαρτήματα Καλούπι
Η σταθερή ευθυγράμμιση προστατεύει τις ακμές κοιλότητας, τις άκρες πυρήνα και τα κλειδώματα—μειώνοντας το ξεφλούδισμα, το γδάρσιμο και την απρογραμμάτιστη επανεπεξεργασία.
Ομαλότερη Λειτουργία Καλούπι
Η σωστή εφαρμογή και το φινίρισμα μειώνουν την τριβή, βοηθώντας τα καλούπια να ανοίγουν/κλείνουν ομαλά και βελτιώνοντας τη σταθερότητα του κύκλου.
Χαμηλότερο Κόστος Συντήρησης και Μεγαλύτερα Διαστήματα Συντήρησης
- Οι σκληρυμένοι, καλά φινιρισμένοι οδηγοί διαρκούν περισσότερο και μειώνουν τη φθορά των δακτυλίων, μειώνοντας τον συνολικό φόρτο εργασίας συντήρησης.
- Τι χρειαζόμαστε για προσφορά
- Για να προσφέρουμε με ακρίβεια οδηγούς ακριβείας, παρακαλούμε παρέχετε:
- Σχέδιο (2D) ή/και 3D CAD (STEP/IGES)
- Ποσότητα και απαιτούμενος χρόνος παράδοσης
- Πρότυπο οδηγού (εάν ακολουθείται HASCO/DME/κ.λπ.) ή προσαρμοσμένες διαστάσεις
- Κρίσιμες διαστάσεις: διάμετρος, μήκος, λεπτομέρειες ώμου/κεφαλής, γεωμετρία εισόδου
- Απαίτηση εφαρμογής με δακτύλιο (προδιαγραφή διάκενου/παρεμβολής εάν έχει οριστεί)
- Απαίτηση υλικού (ή συνθήκες λειτουργίας για σύσταση)
Απαίτηση θερμικής επεξεργασίας/σκληρότητας
Απαίτηση φινιρίσματος επιφάνειας ή επίστρωσης (εάν έχει καθοριστεί)
Ανάγκες επιθεώρησης/τεκμηρίωσης (μορφή αναφοράς, ιχνηλασιμότητα)
Εάν αντικαθιστάτε υπάρχοντες οδηγούς, η κοινοποίηση του ID του δακτυλίου και των λεπτομερειών της διεπαφής της πλάκας του καλουπιού βοηθά στην επιβεβαίωση της σωστής εφαρμογής.
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ οδηγού και δακτυλίου καθοδήγησης;
Ένας οδηγός (καρφί καθοδήγησης) είναι ο σκληρυμένος πείρος. Ο δακτύλιος καθοδήγησης είναι ο σύνδεσμος που εγκαθίσταται στο αντίθετο μισό του καλουπιού. Μαζί καθοδηγούν την ευθυγράμμιση κατά το κλείσιμο και το άνοιγμα του καλουπιού.
Γιατί φθείρονται οι οδηγοί ή προκαλούν προβλήματα ευθυγράμμισης;
Συνήθεις αιτίες περιλαμβάνουν λανθασμένο διάκενο εφαρμογής, κακό φινίρισμα επιφάνειας, ανεπαρκή σκληρότητα, μόλυνση/έλλειψη λίπανσης ή κακή ευθυγράμμιση λόγω κατεστραμμένων πλακών. Η σωστή επιλογή υλικού και η ακριβής λείανση μειώνουν αυτούς τους κινδύνους.
Μπορείτε να κατασκευάσετε προσαρμοσμένους οδηγούς για να ταιριάζουν με τη βάση του καλουπιού μας;
Ναι. Κατασκευάζουμε οδηγούς σύμφωνα με τα σχέδια των πελατών και μπορούμε να ακολουθήσουμε τυπικά συστήματα όταν παρέχονται.Παρέχετε τεκμηρίωση σκληρότητας και επιθεώρησης;Ναι. Αναφορές επιθεώρησης και αρχεία θερμικής επεξεργασίας είναι διαθέσιμα κατόπιν αιτήματος. Στείλτε μας τα σχέδια/αρχεία CAD
