S136 Ενθέματα Πυρήνα με Σπείρωμα για Καλούπια Έγχυσης Πωμάτων Φιαλών
Η ακρίβεια του σπειρώματος είναι ένας από τους πιο κρίσιμους παράγοντες ποιότητας στην παραγωγή πωμάτων φιαλών. Ακόμη και μικρές αποκλίσεις στο προφίλ του σπειρώματος, το βήμα ή η ομοκεντρότητα μπορούν να οδηγήσουν σε διασταυρούμενο βίδωμα, διαρροή, ασυνεπή ροπή ή αποτυχία συναρμολόγησης σε αυτοματοποιημένες γραμμές πώματος. Τα ενθέματα πυρήνα με σπείρωμα S136 μας είναι εξαρτήματα καλουπιού ακριβείας κατασκευασμένα για , συμπεριλαμβανομένων:, σχεδιασμένα να προσφέρουν σταθερό σχηματισμό σπειρώματος, συνεπή απόδοση από κοιλότητα σε κοιλότητα και αξιόπιστη αντοχή σε μακροχρόνια χρήση. Το
S136 είναι χάλυβας καλουπιού ανοξείδωτος ευρέως καθορισμένος για καλούπια πωμάτων χάρη στην αντοχή του στη διάβρωση, τη σταθερότητα της επιφάνειας και την καλή γυαλάδα —πολύτιμα για καλούπια που λειτουργούν σε υγρά περιβάλλοντα, με συχνό καθαρισμό ή μεγάλους κύκλους παραγωγής. Κατασκευάζουμε πυρήνες με σπείρωμα σύμφωνα με τα σχέδια του πελάτη με αυστηρό έλεγχο της γεωμετρίας του σπειρώματος, των σημείων αναφοράς, της εκκεντρότητας και των διεπαφών εφαρμογής, υποστηρίζοντας τόσο νέες κατασκευές καλουπιών όσο και σετ ανταλλακτικών. Περιγραφή Προϊόντος

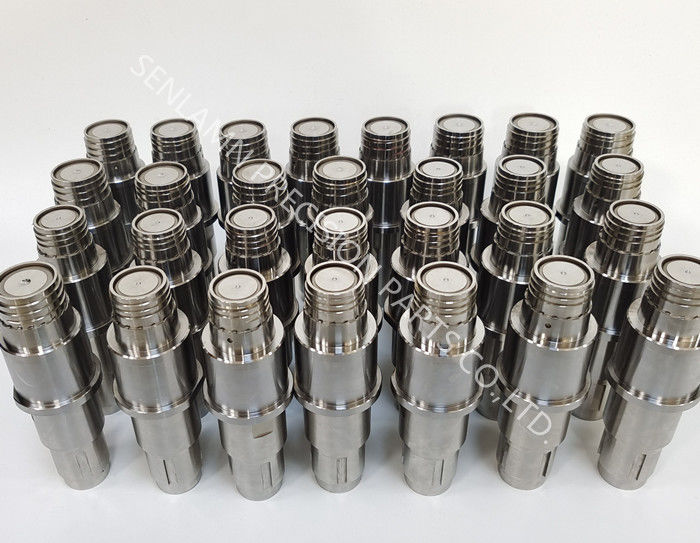

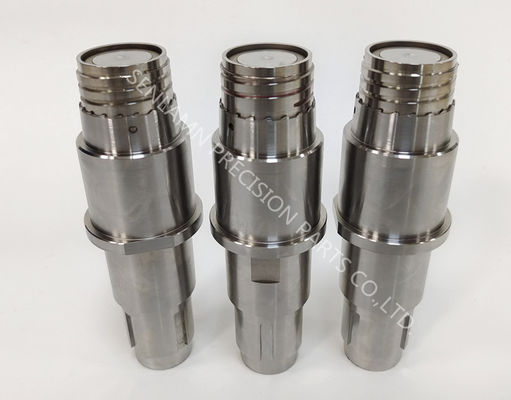

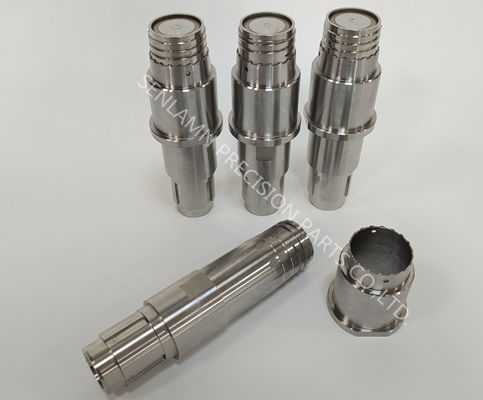

Ένα
ένθεμα πυρήνα με σπείρωμα είναι το διαμορφωτικό εξάρτημα πυρήνα που δημιουργεί το εσωτερικό σπείρωμα (ή τα χαρακτηριστικά σπειρωτής εμπλοκής) μέσα σε ένα πώμα φιάλης. Ανάλογα με το σχέδιο του πώματος και την αρχιτεκτονική του καλουπιού, οι πυρήνες με σπείρωμα μπορεί να χρησιμοποιούνται με συστήματα ξεβιδώματος, αναδιπλούμενους μηχανισμούς ή άλλες προσεγγίσεις αφαίρεσης από το καλούπι. Ανεξάρτητα από τη μέθοδο εξαγωγής, ο πυρήνας με σπείρωμα πρέπει να διατηρεί ακριβή γεωμετρία και φινίρισμα επιφάνειας για να διασφαλίζει επαναλήψιμη απόδοση του πώματος.Τι ελέγχει συνήθως ο πυρήνας με σπείρωμα
Εσωτερικό
- προφίλ σπειρώματος, βήμα και γεωμετρία εισόδουΕυθυγράμμιση σπειρώματος με τον άξονα για ομαλή συναρμολόγηση και σταθερή ροπή
- Λειτουργικά χαρακτηριστικά εσωτερικής στεγανοποίησης (ανάλογα με το σχέδιο)
- Σημεία αναφοράς εντοπισμού και συγκράτησης για επαναλήψιμη εγκατάσταση στην πλάκα πυρήνα
- Βασικές προτεραιότητες σχεδιασμού και κατασκευής
Ακριβής μορφή σπειρώματος με ελεγχόμενο ορισμό κορυφής/βάσης
- Συνεπής γεωμετρία σπειρώματος σε σετ πολλαπλών κοιλοτήτων
- Ελεγχόμενη ομοκεντρότητα/εκκεντρότητα μεταξύ του σπειρώματος και των σημείων αναφοράς εντοπισμού
- Φινίρισμα επιφάνειας βελτιστοποιημένο για μείωση προσκόλλησης, φθοράς και ζημιάς στο σπείρωμα
- Σταθερές επιφάνειες εφαρμογής για υποστήριξη εναλλαξιμότητας και γρήγορης συντήρησης
- Γιατί επιλέγεται συχνά το S136
Το S136 προσφέρει πλεονεκτήματα απόδοσης για πυρήνες με σπείρωμα σε καλούπια πωμάτων:
Καλύτερη αντοχή στη διάβρωση και την οξείδωση της επιφάνειας που μπορεί να επηρεάσει την απελευθέρωση και την ποιότητα του σπειρώματος
- Σταθερή κατάσταση επιφάνειας σε μεγάλους κύκλους, μειώνοντας τις διακοπές συντήρησης
- Καλή ικανότητα φινιρίσματος για λείες επιφάνειες σπειρώματος και συνεπή αφαίρεση από το καλούπι
- Εφαρμογές
Τα ενθέματα πυρήνα με σπείρωμα S136 χρησιμοποιούνται σε
καλούπια έγχυσης πωμάτων φιαλών, συμπεριλαμβανομένων:Καλούπια πωμάτων πολλαπλών κοιλοτήτων που απαιτούν συνεπή ποιότητα εσωτερικού σπειρώματος
- Καλούπια παραγωγής υψηλού όγκου όπου η διακύμανση του σπειρώματος επηρεάζει την απόδοση και τη σταθερότητα της γραμμής πώματος
- Προγράμματα ανταλλακτικών πυρήνων για προληπτική συντήρηση και γρήγορη αντικατάσταση
- Νέες κατασκευές καλουπιών πωμάτων που χρησιμοποιούν ανοξείδωτους πυρήνες για αξιοπιστία μακροχρόνιας χρήσης
- Ικανότητες Ακρίβειας & Κατασκευής
Τα ενθέματα πυρήνα με σπείρωμα απαιτούν τόσο υψηλή γεωμετρική ακρίβεια όσο και ισχυρή συνέπεια από σετ σε σετ —ειδικά σε καλούπια υψηλής κοιλότητας.
Διαδικασίες κατασκευής
Ακριβής περιστροφή CNC για γεωμετρία εντοπισμού και διεπαφής
- Μηχανουργική κατεργασία σπειρώματος στο καθορισμένο προφίλ και ανοχή
- Λείανση για κρίσιμες εφαρμογές και επιφάνειες αναφοράς (όπου απαιτείται)
- EDM / wire EDM για ειδικές λεπτομέρειες (ανάλογα με το έργο)
- Συντονισμός θερμικής επεξεργασίας για στοχευόμενη σκληρότητα και σταθερότητα
- Λεπτό φινίρισμα/γυάλισμα για επιφάνειες σπειρώματος και λειτουργικές ζώνες
- Αντιστοίχιση σετ και έλεγχος συνέπειας για παραγγελίες πολλαπλών κοιλοτήτων
- Βασικοί έλεγχοι ποιότητας για πυρήνες με σπείρωμα
Επαλήθευση χαρακτηριστικών βήματος/προφίλ σπειρώματος σύμφωνα με τις απαιτήσεις σχεδίου
- Έλεγχος ομοκεντρότητας/εκκεντρότητας μεταξύ σπειρωμάτων και σημείων αναφοράς εντοπισμού
- Έλεγχος ανοχής εφαρμογής για συναρμολόγηση άμεσης τοποθέτησης και εναλλαξιμότητα
- Διαχείριση φινιρίσματος επιφάνειας για μείωση του γδαρσίματος και βελτίωση της συμπεριφοράς απελευθέρωσης
- Έλεγχοι συνέπειας σε σετ πολλαπλών τεμαχίων (επιλογές δειγματοληψίας ή 100% επιθεώρησης)
- Επιθεώρηση & τεκμηρίωση
Διαθέσιμες αναφορές επιθεώρησης διαστάσεων (βασικές διαστάσεις ή πλήρης αναφορά)
- Πιστοποιητικά υλικού και αρχεία θερμικής επεξεργασίας κατόπιν αιτήματος
- Επιλογές σήμανσης/ιχνηλασιμότητας σειριακού αριθμού για διαχείριση σετ πολλαπλών κοιλοτήτων
- Γιατί είναι Σημαντικό για την Ποιότητα του Σπειρώματος των Πωμάτων Φιαλών
Λιγότερα προβλήματα πώματος και μεγαλύτερη σταθερότητα γραμμής
Η ακριβής γεωμετρία του σπειρώματος υποστηρίζει συνεπή ροπή και ομαλό πώμα σε αυτοματοποιημένες γραμμές, μειώνοντας τις απορρίψεις και τον χρόνο διακοπής λειτουργίας.
Υψηλότερη απόδοση σε παραγωγή πολλαπλών κοιλοτήτων
Τα ταιριαστά σετ πυρήνων με σπείρωμα μειώνουν τη διακύμανση από κοιλότητα σε κοιλότητα και βελτιώνουν τη συνολική συνέπεια της παραγωγής.
Λιγότερη υποβάθμιση σπειρώματος λόγω φθοράς
Η επιλογή υλικού, η θερμική επεξεργασία και ο έλεγχος φινιρίσματος επιφάνειας βοηθούν στη διατήρηση της ακεραιότητας του σπειρώματος σε μεγάλους κύκλους.
Ταχύτερη συντήρηση με εναλλάξιμους ανταλλακτικούς πυρήνες
Οι αντικαταστάσιμοι πυρήνες με σπείρωμα επιτρέπουν γρήγορη αντικατάσταση χωρίς επανεπεξεργασία ολόκληρης της στοίβας του καλουπιού, μειώνοντας τον χρόνο διακοπής λειτουργίας και προστατεύοντας τα χρονοδιαγράμματα παραγωγής.
Τι Χρειαζόμαστε για Προσφορά
Για να προσφέρουμε ακριβή τιμή για τα ενθέματα πυρήνα με σπείρωμα S136, παρακαλούμε παρέχετε:
3D CAD (STEP/IGES) και 2D σχέδιο (PDF/DWG)
- Ποσότητα (μεμονωμένα τεμάχια ή σετ πολλαπλών κοιλοτήτων)
- Επιβεβαίωση υλικού:
- S136 (ή αποδεκτά ισοδύναμα)Απαίτηση θερμικής επεξεργασίας / στοχευόμενης σκληρότητας
- Λεπτομέρειες προδιαγραφών σπειρώματος (προφίλ, βήμα, ανοχή, απαιτήσεις εισόδου)
- Κρίσιμες ανοχές (εκκεντρότητα/ομοκεντρότητα, σημεία αναφοράς, επιφάνειες εφαρμογής)
- Απαίτηση φινιρίσματος επιφάνειας για σπείρωμα και περιοχές που σχετίζονται με τη στεγανοποίηση
- Λεπτομέρειες διεπαφής καλουπιού (διάμετρος εντοπισμού/ώμος, μέθοδος συγκράτησης)
- Ανάγκες επιθεώρησης/τεκμηρίωσης (FAI, μορφή αναφοράς, δειγματοληψία έναντι 100% επιθεώρησης)
- Απαιτήσεις χρόνου παράδοσης και συσκευασίας
- Εάν αντικαθιστάτε υπάρχοντες πυρήνες με σπείρωμα, η παροχή των διαστάσεων της διεπαφής της αντίστοιχης πλάκας πυρήνα βοηθά στη διασφάλιση συμβατότητας άμεσης τοποθέτησης.
Συχνές Ερωτήσεις
Γιατί η ακρίβεια του πυρήνα με σπείρωμα είναι τόσο κρίσιμη στα καλούπια πωμάτων;
Επειδή η διακύμανση του σπειρώματος επηρεάζει τη ροπή συναρμολόγησης, την αξιοπιστία στεγανοποίησης και την απόδοση των αυτοματοποιημένων γραμμών πώματος. Μικρές αποκλίσεις μπορούν να προκαλέσουν διασταυρούμενο βίδωμα ή διαρροή.
Μπορείτε να κατασκευάσετε σετ πυρήνων με σπείρωμα πολλαπλών κοιλοτήτων με συνεπή αντιστοίχιση;
Ναι. Μπορούμε να κατασκευάσουμε ταιριαστά σετ με ελεγχόμενη διακύμανση και να παρέχουμε δεδομένα επιθεώρησης για βασικά χαρακτηριστικά σπειρώματος και αναφοράς.
Πώς αποτρέπετε προβλήματα εκκεντρότητας σε πυρήνες με σπείρωμα;
Ελέγχοντας τις αναφορές σημείων κατά τη μηχανουργική κατεργασία, διαχειριζόμενοι ομοαξονικά χαρακτηριστικά και επαληθεύοντας την ομοκεντρότητα/εκκεντρότητα έναντι των καθορισμένων ανοχών κατά την επιθεώρηση.
Παρέχετε γυάλισμα για τις επιφάνειες του σπειρώματος;
Ναι. Το φινίρισμα και το γυάλισμα μπορούν να εφαρμοστούν σύμφωνα με τις απαιτήσεις σας για τη βελτίωση της συμπεριφοράς απελευθέρωσης και της σταθερότητας της επιφάνειας.
Παρέχετε πιστοποιητικά υλικού και αναφορές επιθεώρησης;
Ναι. Πιστοποιητικά υλικού, αρχεία θερμικής επεξεργασίας και αναφορές επιθεώρησης είναι διαθέσιμα κατόπιν αιτήματος.
Χρειάζεστε έναν αξιόπιστο προμηθευτή για
ενθέματα πυρήνα με σπείρωμα S136 για καλούπια έγχυσης πωμάτων φιαλών?Στείλτε μας τα
σχέδια STEP/2D, τις προδιαγραφές σπειρώματος, την ποσότητα, τις απαιτήσεις ανοχής και φινιρίσματος, την στοχευόμενη σκληρότητα και τον χρόνο παράδοσης. Θα απαντήσουμε γρήγορα με μια σαφή προσφορά και επιλογές τεκμηρίωσης ποιότητας.
