1.2083 Πυρήνας Πολλαπλών Κοιλοτήτων από Ανοξείδωτο Χάλυβα | Καλούπι Καλλυντικών Αντλιών
Πυρήνας πολλαπλών κοιλοτήτων υψηλής ακρίβειας κατασκευασμένος από ποιότητες 1.2083 / STAVAX / SS420, σχεδιασμένος για καλούπια ψεκασμού & αντλιών καλλυντικών. Σχεδιασμένος για παραγωγή μεγάλης ποσότητας περιβλημάτων αντλιών καλλυντικών και εξαρτημάτων ενεργοποιητών, όπου η επιφανειακή επεξεργασία, η διαστατική σταθερότητα και η εναλλαξιμότητα των κοιλοτήτων είναι κρίσιμες.
Βασικές Προδιαγραφές
- Υλικό: 1.2083 (ή STAVAX / SS420 κατόπιν αιτήματος)
- Εφαρμογή: καλούπια πολλαπλών κοιλοτήτων για αντλίες καλλυντικών (αντλίες ψεκασμού, περιβλήματα ενεργοποιητών)
- Τυπικές κοιλότητες: 4-16 (προσαρμόσιμες)
- Επιφανειακή επεξεργασία: επιλογή γυαλίσματος καθρέφτη για καλλυντικά εξαρτήματα
- Τυπική ανοχή: ±0.01 mm (στάνταρ); έως ±0.005 mm κατόπιν αιτήματος
Περιγραφή Προϊόντος

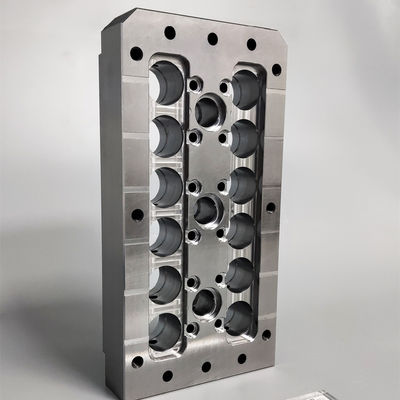

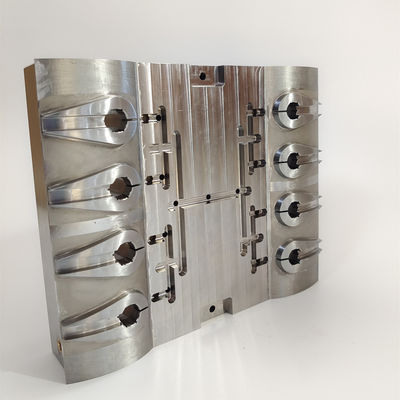

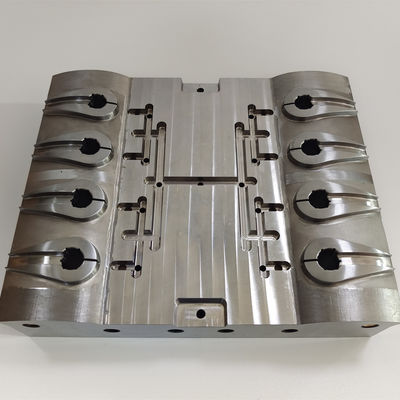

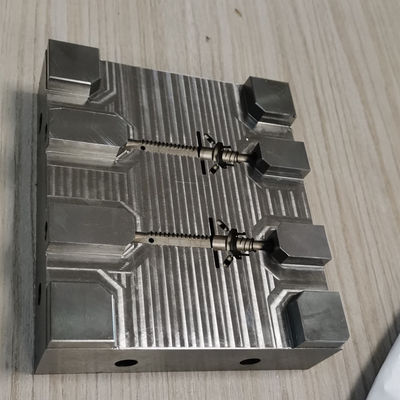

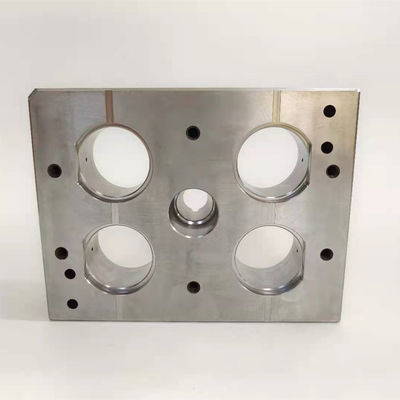

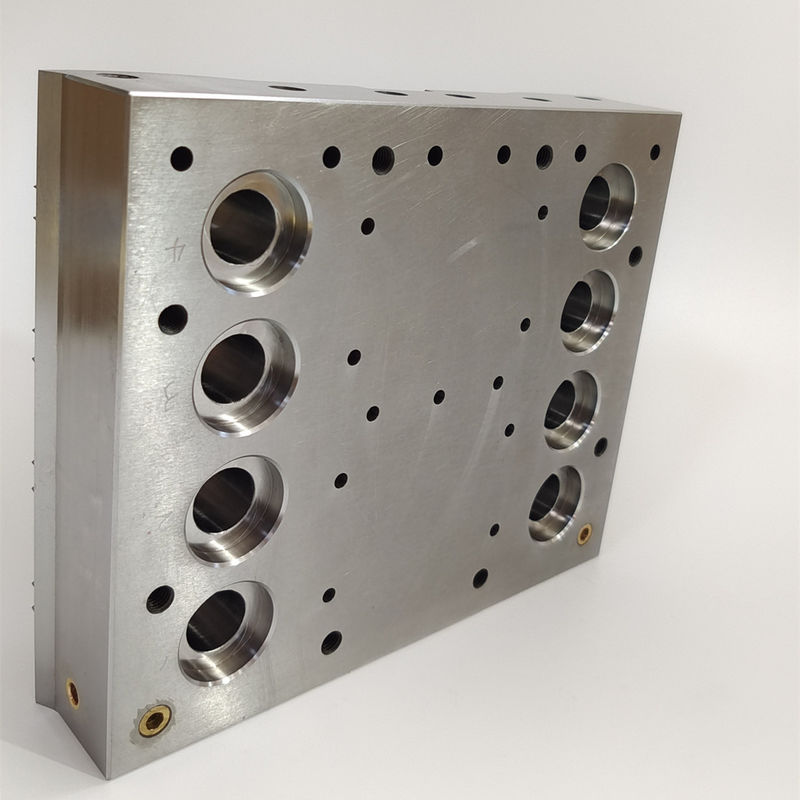

Ο πυρήνας πολλαπλών κοιλοτήτων 1.2083 είναι ένα μπλοκ πυρήνα καλουπιού κατεργασμένο με CNC ακριβείας, ειδικά κατασκευασμένο για εργαλεία αντλιών καλλυντικών. Κάθε οπή και θύλακας πυρήνα επεξεργάζεται και φινίρεται για να διασφαλιστεί συνεπής γεωμετρία εξαρτήματος σε κάθε κοιλότητα. Ο πυρήνας είναι βελτιστοποιημένος για:
- Εξαιρετική δυνατότητα γυαλίσματος (ιδανικό για γυαλιστερά καλλυντικά εξαρτήματα)
- Συνεπής διαστατική σταθερότητα υπό συνθήκες λειτουργίας
- Εύκολη συντήρηση και εναλλαξιμότητα σε αρθρωτά συστήματα καλουπιών
Η διαδικασία κατασκευής περιλαμβάνει κατεργασία CNC υψηλής ακρίβειας (ακατέργαστη & φινίρισμα), EDM όπου απαιτείται, λείανση και χειροκίνητο γυάλισμα. Ο τελικός έλεγχος χρησιμοποιεί μετρήσεις CMM και προφιλομετρία επιφάνειας για να εγγυηθεί την επαναληψιμότητα.
Εφαρμογές
Αυτός ο πυρήνας χρησιμοποιείται ευρέως σε εργαλεία πλαστικής έγχυσης υψηλής απόδοσης για συσκευασίες καλλυντικών και προσωπικής φροντίδας:
- Αντλίες ψεκασμού καλλυντικών και περιβλήματα ενεργοποιητών
- Εξαρτήματα αντλιών χωρίς αέρα και πώματα
- Αντλίες διανομής αρωμάτων & καλλυντικών
- Παραγωγή πολλαπλών κοιλοτήτων για γραμμές συσκευασίας (4, 8, 12, 16 κοιλότητες)
Κατάλληλο για OEM και κατασκευαστές καλουπιών που παράγουν εξαρτήματα καλλυντικών που απευθύνονται στον καταναλωτή και απαιτούν οπτική ποιότητα επιφάνειας και αυστηρό διαστατικό έλεγχο.
Δυνατότητες Ακρίβειας & Κατασκευής
| Διαθέσιμα υλικά |
1.2083, STAVAX, SUS420, P20, S136 (κατόπιν αιτήματος) |
| Διαδικασίες |
Στροφές/φρεζάρισμα CNC 5 αξόνων, wire-EDM, sinker EDM, λείανση ακριβείας, χειροκίνητο & ρομποτικό γυάλισμα, θερμική ανακούφιση τάσεων |
| Τυπική ανοχή |
±0.01 mm |
| Ενισχυμένη ανοχή |
±0.005 mm για κρίσιμα χαρακτηριστικά (υπό την προϋπόθεση έγκρισης σχεδίου & δείγματος) |
| Επιφανειακή επεξεργασία |
Επιτυγχάνεται Ra 0.2-0.4 μm; γυάλισμα καθρέφτη (Ra <0.1 μm) για ορατά καλλυντικά εξαρτήματα |
| Θερμική επεξεργασία / φινίρισμα |
Παρέχεται στην καθορισμένη σκληρότητα ή προ-σκληρυμένο· επικαλύψεις (TiN / DLC) διαθέσιμες κατόπιν αιτήματος για μεγαλύτερη διάρκεια ζωής καλουπιού |
| Έλεγχος |
Διαθέσιμη αναφορά CMM, συγκριτικά 2D/3D, αναφορά τραχύτητας και έλεγχος πρώτου άρθρου |
Αξία για τον Πελάτη
Σχεδιασμένο για πλεονεκτήματα στην παραγωγή καλλυντικών:
- Οπτική ποιότητα: Οι επιφάνειες κοιλοτήτων με γυάλισμα καθρέφτη μειώνουν την μετα-επεξεργασία και βελτιώνουν την τελική εμφάνιση
- Υψηλή απόδοση: Οι συνεπείς διαστάσεις κοιλοτήτων ελαχιστοποιούν τις απορρίψεις και την επανεπεξεργασία
- Αρθρωτότητα: Ο σχεδιασμός του πυρήνα επιτρέπει γρήγορη εναλλαγή και μειωμένο χρόνο διακοπής λειτουργίας
- Ανθεκτικότητα: Η επιλογή ανοξείδωτων χαλύβων εργαλείων αντιστέκεται στη διάβρωση και υποστηρίζει μεγάλες σειρές παραγωγής
- Ταχύτερος χρόνος διάθεσης στην αγορά: Η αποδεδειγμένη ροή εργασιών κατασκευής μειώνει τους χρόνους παράδοσης χωρίς να θυσιάζεται η ποιότητα
Απαιτήσεις Προσφοράς
Για να προετοιμάσουμε μια ακριβή προσφορά, παρακαλούμε παρέχετε:
- Σχέδιο εξαρτήματος (STEP / IGES) ή 2D CAD με κρίσιμες διαστάσεις και σημειώσεις ανοχής
- Απαιτούμενη προδιαγραφή υλικού
- Απαιτήσεις αριθμού κοιλοτήτων
- Απαιτήσεις επιφανειακής επεξεργασίας
- Αναμενόμενες σειρές παραγωγής για τη διάρκεια ζωής του καλουπιού & βελτιστοποίηση επικάλυψης
- Απαιτήσεις παράδοσης & συσκευασίας και τυχόν ειδικές δοκιμές
- Επιθυμητός προϋπολογισμός & χρόνος παράδοσης (προαιρετικό)
Συχνές Ερωτήσεις
Είναι το 1.2083 το ίδιο με το STAVAX;
Το 1.2083 είναι μια κοινή ποιότητα ανοξείδωτου χάλυβα εργαλείων που χρησιμοποιείται για κοιλότητες καλουπιών και συχνά συγκρίνεται/εναλλακτικά καθορίζεται ως STAVAX σε εργαλεία. Μπορούμε να παρέχουμε οποιοδήποτε από τα δύο με βάση την προδιαγραφή σας.
Τι ανοχή μπορείτε να εγγυηθείτε;
Τυπική ±0.01 mm. Για κρίσιμα χαρακτηριστικά μπορούμε να επιτύχουμε ±0.005 mm με ειδικούς ελέγχους διαδικασίας και επιθεώρηση.
Μπορείτε να παρέχετε γυάλισμα καθρέφτη;
Ναι — διατίθεται γυάλισμα καθρέφτη για καλλυντικές επιφάνειες. Παρέχουμε αναφορές τραχύτητας επιφάνειας και φωτογραφίες δειγμάτων για έγκριση.
Προσφέρετε επικαλύψεις ή επιφανειακές επεξεργασίες;
Ναι — μπορούν να εφαρμοστούν TiN, DLC, νιτρίωση ή παθητικοποίηση ανάλογα με το υλικό και τη χημεία του εξαρτήματος.
Τι έγγραφα ελέγχου παρέχονται;
Η τυπική παράδοση περιλαμβάνει αναφορά CMM, μέτρηση τραχύτητας, φωτογραφίες οπτικού γυαλίσματος και πιστοποιητικά υλικού εάν απαιτείται.
Συχνές Ερωτήσεις για Καλούπια Καλλυντικών Αντλιών
Πώς ελέγχετε το φλας γύρω από τις οπές ακροφυσίων;
Συνιστούμε αυστηρές ανοχές συναρμολόγησης καλουπιού και ακριβή ευθυγράμμιση πυρήνα/κοιλότητας· όταν απαιτείται, παρέχουμε προσαρμοσμένα σχέδια πύλης και επιλογές πύλης βαλβίδας για ελαχιστοποίηση του φλας.
