Επισκόπηση του προϊόντος

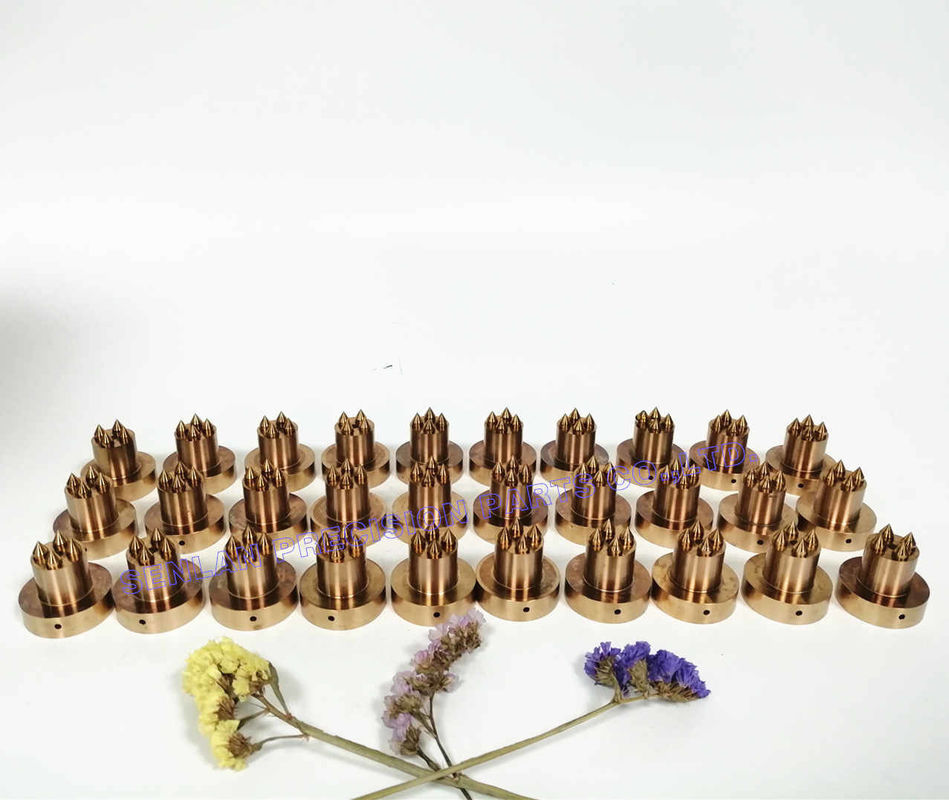

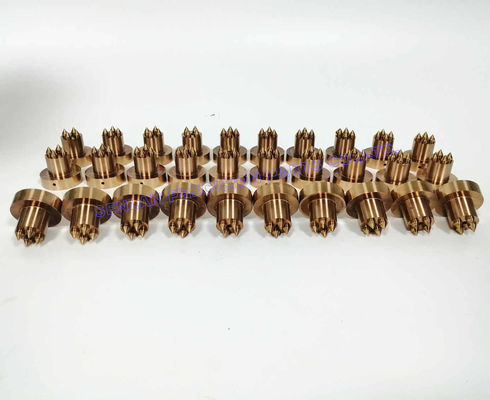

Beryllium Copper (BeCu) mold inserts are specialized components used in plastic injection molds to remove heat faster and stabilize molding temperature in areas where standard tool steel cannot cool efficientlyΧάρη στην υψηλή θερμική αγωγιμότητα του BeCu, οι ενσωματώσεις αυτές συμβάλλουν στη μείωση του χρόνου κύκλου, στη βελτίωση της ποιότητας των εξαρτημάτων και στην ελαχιστοποίηση των ελαττωμάτων που προκαλούνται από την άνιση ψύξη.
Ως κατασκευαστής εξαρτημάτων εκτύπωσης υψηλής ακρίβειας, παράγουμε ενσωματώματα BeCu σύμφωνα με τα σχέδια των πελατών με ελεγχόμενη ακρίβεια επεξεργασίας, σωστή θερμική επεξεργασία / επιλογή συνθηκών γήρανσης,και επιφανειακή τελική επεξεργασία κατάλληλη για περιβάλλοντα εμβολιασμούΟι ενσωματώσεις BeCu χρησιμοποιούνται συνήθως ως τοπικές "ζώνες υψηλής ψύξης" στο εσωτερικό των καλούπιων, ειδικά γύρω από παχιά τμήματα, πλευρά, αφίσες, βαθιές τσέπες και καλλυντικές επιφάνειες όπου η θερμότητα τείνει να συγκεντρώνεται.
Περιγραφή του προϊόντος
Ένα ένθετο βαμβράτος βηρυλίου εγκαταστάθηκε συνήθως σε στοχευμένες περιοχές μούχλας για να αυξήσει τη μεταφορά θερμότητας και να διατηρήσει ομοιόμορφη ψύξη των τμημάτων.Το BeCu μπορεί να προσφέρει δραματικά υψηλότερη θερμική αγωγιμότητα, επιτρέποντας ταχύτερη σφιχτοποίηση και πιο σταθερό πήχημα.
Τι επιλύουν οι ενσωματώσεις BeCu στο χύτευμα
- Επικίνδυνα σημεία που προκαλούν σπασμό, σημάδια βυθισμού και αστάθεια διαστάσεων
- Μεγάλος χρόνος ψύξης λόγω της χονδρής γεωμετρίας του μέρους ή περιορισμένης πρόσβασης στο κανάλι ψύξης
- Τοποθετημένη διακύμανση θερμοκρασίας που επηρεάζει τη λάμψη, τη συρρίκνωση ή τη συνοχή του μέρους
Κοινά έντυπα εισαγωγής
- Τεχνουργήματα για την κατασκευή ή την κατασκευή καλωδίων ή καλωδίων
- Τεχνουργήματα για την κατασκευή ή την κατασκευή οπτικών συσκευών
- Σφραγίδες ψύξης / πυρήνες ψύξης (εξαρτάται από το σχεδιασμό)
- Μικρές αφαιρούμενες ενσωματώσεις που τοποθετούνται κοντά σε προβληματικές περιοχές
Σημειώσεις σχετικά με το BeCu
Τα υλικά που χρησιμοποιούνται για το μούχλα BeCu συνήθως επιλέγονται ανά βαθμό (συνήθως AMPCO18 ή ισοδύναμο) και προμηθεύονται/επεξεργάζονται υπό ειδικές συνθήκες (επεξεργασία με διάλυμα + σκληρύνση με την ηλικία,ή σκληρύνονται από βροχοπτώσεις) για να ισορροπήσουν:
- Θερμική αγωγιμότητα
- Δυνατότητα και σκληρότητα
- Συμπεριφορά στο φόρεμα σε περιοχές επαφής
Σημαντικό: Το BeCu δεν είναι "ένα μέγεθος που ταιριάζει σε όλους".
Εφαρμογές
Οι ενσωματώσεις BeCu χρησιμοποιούνται σε πλαστικά καλούπια ένεσης όπου η απόδοση ψύξης και η ομοιομορφία θερμοκρασίας είναι κρίσιμες.
- Ζώνες ψύξης θερμών σημείων κοντά σε παχιά τείχη, αφεντικά και βαθιές τσέπες
- Περιοχές επιρρεπείς σε σημάδια βύθισης και σπατάλη
- Περιφέρειες στις οποίες τα κανάλια ψύξης δεν μπορούν να τοποθετηθούν αρκετά κοντά
- Σχήματα που στοχεύουν σε σύντομο χρόνο κύκλου και υψηλού όγκου παραγωγής
- Κοσμητικές επιφάνειες που απαιτούν σταθερό έλεγχο της θερμοκρασίας
Δεδομένου ότι η σελίδα του προϊόντος σας είναι για ένα συστατικό καλούπι, επικεντρώνουμε τις λειτουργικές περιπτώσεις χρήσης καλούπις αντί να ισχυριζόμαστε συγκεκριμένες βιομηχανίες / τελικά προϊόντα.
Ικανότητες ακριβείας και κατασκευής
Επεξεργαστικές διαδικασίες
- Επεξεργασία με CNC για σύνθετες γεωμετρίες
- Ηλεκτρονική μηχανή εκτίμησης / ηλεκτρονική μηχανή εκτίμησης καλωδίου όπως απαιτείται από το σχέδιο
- Στρίψιμο ακρίβειας για επιφάνειες ζεύξης και βάσεων
- Τελική επιφάνεια για τις λειτουργικές περιοχές επαφής
- Προαιρετική υποστήριξη επικάλυψης (εξαρτάται από την εφαρμογή)
Βασικοί έλεγχοι για τις ενσωματώσεις BeCu
- Σφιχτός έλεγχος των κατάλληλων επιφανειών και χρονοδιαγράμματος για αξιόπιστη συναρμολόγηση
- Αλμυρές μεταβάσεις στις διεπαφές εισαγωγής για την υποστήριξη της ροής θερμότητας και τη μείωση της συγκέντρωσης άγχους
- Επιθεώρηση διαστάσεων σύμφωνα με τα σχέδια του πελάτη
- Ορθή χειρισμός για την αποφυγή ζημιών στις επιφάνειες σφράγισης, κλεισίματος ή επαφής με τα καλλυντικά
Πληροφορίες ποιότητας
- Διατίθενται εκθέσεις διμερών επιθεωρήσεων
- Πιστοποίηση υλικού διαθέσιμη κατόπιν αιτήματος
- Επιλογές ιχνηλασιμότητας και σήμανσης (όπως καθορίζεται)
Αξία για τον πελάτη για ταχύτερη ψύξη και σταθερό καλούπι
Σύντομη διάρκεια κύκλου
Η βελτιωμένη μεταφορά θερμότητας μπορεί να μειώσει το χρόνο ψύξης - συχνά το μεγαλύτερο μέρος του κύκλου εμβολιασμού - συμβάλλοντας στην αύξηση της παραγωγικότητας και το χαμηλότερο κόστος ανά μέρος.
Καλύτερη ποιότητα μέρους
Μειώνοντας τα θερμά σημεία και τις κλίμακες θερμοκρασίας, οι ενσωματώσεις BeCu βοηθούν στην ελαχιστοποίηση κοινών προβλημάτων όπως σημάδια βυθού, στρέβλωση, διακύμανση λάμψης και ασυνεπής συρρίκνωση.
Πιο σταθερό παράθυρο παραγωγής
Καλύτερος θερμικός έλεγχος παρέχει ένα ευρύτερο, πιο επαναληπτό παράθυρο διαδικασίας, το οποίο υποστηρίζει συνεπή παραγωγή σε μεγάλες σειρές παραγωγής.
Στοχευμένη λύση χωρίς πλήρη επανασχεδίαση μούχλας
Οι ενσωματώσεις BeCu μπορούν να χρησιμοποιηθούν στρατηγικά για τη βελτίωση της απόδοσης σε προβληματικές ζώνες χωρίς να ανασχεδιαστεί ολόκληρο το σύστημα ψύξης.
Τι Χρειαζόμαστε για την Παραπομπή
Για την ακριβή παραπομπή των ενσωματωμένων καλούπιων BeCu, παρακαλείσθε να αναφέρετε:
- 2D σχέδιο και/ή 3D CAD (STEP/IGES)
- Τοποθεσία/λειτουργία εισαγωγής μέσα στο καλούπι (πλευρά πυρήνα/πλευρά κοιλότητας, ζώνη θερμού σημείου κλπ.)
- Προτιμώμενη ποιότητα BeCu (εάν είναι γνωστή) ή απαιτήσεις απόδοσης (προτεραιότητα ψύξης έναντι προτεραιότητας αντοχής)
- Απαιτούμενη σκληρότητα/μόρφωση (εάν ορίζεται)
- Ανεπάρκειες και κρίσιμες διαστάσεις (ημερομηνίες, προσαρμογές, διακοπές)
- Απαιτήσεις για την τελική επιφάνεια (Ra, επίπεδο γυάλωσης ή απαιτήσεις για την επιφάνεια επαφής)
- Ποσότητα και στόχος προθεσμίας
- Τυχόν ειδικές σημειώσεις: επικάλυψη, σήμανση, πιστοποίηση, μορφή ελέγχου
Εάν δεν είστε σίγουροι για την ποιότητα/κατάσταση, μοιραστείτε τον τύπο ρητίνης και τις ανησυχίες σας για το μέγεθος (χρόνος κύκλου, βυθό, σχηματισμό).
Γενικές ερωτήσεις
Ε: Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε ένας κατασκευαστής εξαρτημάτων μούχλας ακριβείας, που ειδικεύεται στην επεξεργασία CNC, EDM, άλεση και τελειοποίηση για εξαρτήματα μούχλας ένεσης.
Q2: Μπορείτε να κατασκευάσετε αυστηρά με τα σχέδιά μας και τις ανοχές μας;
Κατασκευάζουμε σύμφωνα με τις απαιτήσεις των σχεδίων σας και μπορούμε να ακολουθήσουμε το σύστημα δεδομένων / ανοχής σας.
ΕΠ3: Παρέχετε εκθέσεις επιθεώρησης και πιστοποιητικά υλικών;
Ναι, οι εκθέσεις επιθεώρησης και η πιστοποίηση υλικών μπορούν να παρέχονται κατόπιν αιτήματος.
Ειδικές ερωτήσεις
Ε4: Γιατί χρησιμοποιείτε χαλκό βηρυλίου σε καλούπι ένεσης;
Το BeCu χρησιμοποιείται κυρίως για την υψηλή θερμική του αγωγιμότητα, βοηθώντας στην ταχεία απομάκρυνση της θερμότητας και βελτιώνοντας την ομοιομορφία ψύξης σε περιοχές θερμών σημείων.
Ε5: Χρησιμοποιείται το BeCu για ολόκληρη την κοιλότητα/κέντρο;
Συνήθως όχι. Το BeCu χρησιμοποιείται συνήθως ως τοπική εισαγωγή σε περιοχές θερμών σημείων.
Ε6: Το BeCu φθείρεται γρηγορότερα από το χάλυβα εργαλείων;
Το BeCu μπορεί να είναι πιο μαλακό από το σκληροποιημένο χάλυβα εργαλείων, ανάλογα με την ποιότητα και την κατάσταση.και οι επιφάνειες φθοράς/συναντήσεων αντιμετωπίζονται μέσω σχεδιασμού ή επεξεργασίας επιφάνειας, όταν απαιτείται.
Ε7: Υπάρχουν ιδιαίτερες ανησυχίες για την επεξεργασία του BeCu;
Η επεξεργασία και η τελική επεξεργασία απαιτούν κατάλληλους ελέγχους.
Μηχανική έκδοση
Στείλτε τα 3D/2D αρχεία σας και εντοπίστε την περιοχή του hot spot που θέλετε να βελτιώσετε.Θα σας βοηθήσουμε να αξιολογήσετε την τοποθέτηση εισαγωγής BeCu και να παρέχει ένα σχέδιο παραγωγής επικεντρωμένο στην απόδοση ψύξης και σταθερή φόρμα.
