Τα καλούπια προτύπου PET βασίζονται σε ένα εξαιρετικά εξελιγμένο σύστημα πυρήνα και μανδύα για να σχηματίσουν τοεσωτερική γεωμετρία, φινίρισμα λαιμού και κρίσιμες επιφάνειες σφράγισηςτων χαρακτηριστικών του προτύπου που επηρεάζουν άμεσα τις επιδόσεις του χύτευσης, την σφράγιση των φιαλών και τη σταθερότητα της γραμμής.
Επισκόπηση του προϊόντος

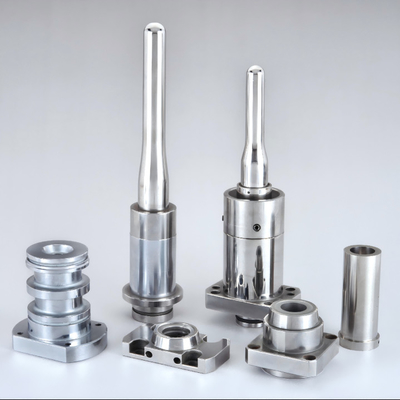

Η δική μαςΣυσκευές πυρήνα και μανδύα προσχηματισμού PETΤα συστάματα αυτά κατασκευάζονται ως εξαρτήματα εκτυλίσματος ακριβείας για εφαρμογές υψηλής κοιλότητας και υψηλού κύκλου.πυρήνας προτύπου,αλληλεπιδράσεις δακτυλιδιών μανίκιου/αγγέλου στην πλευρά της κοιλότηταςΕργαζόμαστε αυτά τα εξαρτήματα σύμφωνα με τα σχέδια των πελατών με αυστηρό έλεγχο τωνπροσαρμογή, εκροή, επιφάνειας και θερμική σταθερότητα, που υποστηρίζει τόσο τα νέα καλούπια προτύπου όσο και τα εργαλεία αντικατάστασης.
Αυτό δεν είναι γενικό εργαλείο έγχυσης.ένεση υψηλής πίεσης, μεγάλες σειρές παραγωγής και αυστηρές απαιτήσεις διαστάσεωνστο φινίρισμα του λαιμού, όπου ακόμη και μια μικρή διαφορά μπορεί να προκαλέσει διαρροές ή προβλήματα κάλυψης.
Περιγραφή του προϊόντος
Σε ένα μούχλο προτύπου PET, τοπυρήναςΗ διαμόρφωση του προτύπου αποτελεί τα εσωτερικά χαρακτηριστικά του προτύπου.εξαρτήματα που σχετίζονται με μανίκι και λαιμόΤο σύστημα πρέπει να διατηρεί ακριβή ευθυγράμμιση κάτω από θερμικούς κύκλους και υψηλή πίεση έγχυσης.
Τι ελέγχουν συνήθως αυτά τα στοιχεία
- Επίδραση της εσωτερικής διάμετρος (ID) του προτύπου και της κατανομής των τοίχων
- Γεωμετρία της τελικής κατασκευής του λαιμού(νήματα, περιοχή δαχτυλιδιών στήριξης, επιφάνειες σφράγισης)
- Συγκέντρωση και εκροήμεταξύ του λαιμού και του σώματος
- Η ποιότητα της επιφάνειας.που επηρεάζει την καθαρότητα, τα σημάδια ροής και τη σταθερότητα απελευθέρωσης
- Αντικατάστατηγια ταχεία συντήρηση στην παραγωγή υψηλής κοιλότητας

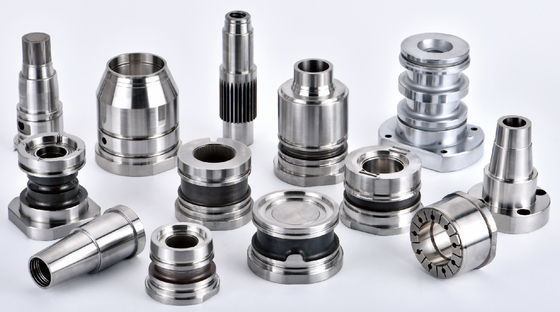

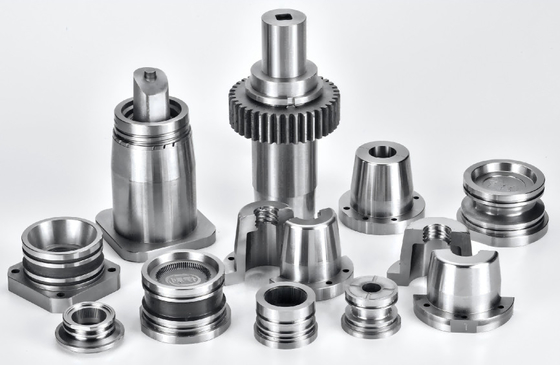

Τύποι κοινών εξαρτημάτων σε σύνολο πυρήνα και μανδύα
- Κύκλος προδιαμορφωτή (συσκευή καρφίτσης / ράβδου πυρήνα)
- Κεφαλάκι / κεντρικό κεφαλάκι(ανάλογα με την αρχιτεκτονική του καλούπιου)
- Διασύνδεση εργαλείων τελικής κατασκευής με λαιμό(π.χ. δαχτυλίδια για το λαιμό/μέρη στήριξης ανάλογα με το σχέδιο)
- Άλλες συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών(συγκεκριμένα για το έργο)
Επιλογές υλικών (τυπικές για εργαλεία προδιαμόρφωσης PET)
Η επιλογή εξαρτάται από τον αριθμό των κοιλότητας, τις συνθήκες της ρητίνης, τη στρατηγική ψύξης και την απαιτούμενη διάρκεια ζωής:
- Υψηλής ποιότηταςΧάλυβες από μολύβι από ανοξείδωτο χάλυβαγια την αντοχή στη διάβρωση και τη σταθερότητα της πολίστας
- Χάλυβα για εργαλείαγια ζώνες φθοράς και μακροχρόνια αντοχή
- Προαιρετικόυλικά υψηλής θερμικής αγωγιμότηταςσε τοπικές ζώνες (εξαρτάται από τον σχεδιασμό)
- Οι επιφανειακές επεξεργασίες/επεξεργασίες μπορούν να χρησιμοποιηθούν όταν η φθορά και η αποδέσμευση είναι προτεραιότητες.
Κατασκευάζουμε σύμφωνα με το σχέδιο και το πρότυπο μούχλας σας. Το υλικό και η θερμική επεξεργασία μπορούν να κατασκευαστούν σύμφωνα με τις προδιαγραφές ή να προταθούν με βάση τις συνθήκες λειτουργίας σας.
Εφαρμογές
- Σχήματα ένεσης PET με προδιαμόρφωση(συστήματα με μία κοιλότητα σε συστήματα με μεγάλη κοιλότητα)
- Εργαλεία προκατασκευής για γραμμές δοχείων PET για ποτά, νερό, ελαιόλαδο και άλλα δοχεία (εξαρτάται από το έργο)
- Εργαλεία αντικατάστασης για συντήρηση, αποκατάσταση φθοράς και αναβάθμιση των επιδόσεων
Ικανότητες ακριβείας και κατασκευής
Τα εργαλεία προδιαμόρφωσης PET είναι εξαιρετικά ευαίσθητα στην ευθυγράμμιση και την ακεραιότητα της επιφάνειας.
Επεξεργασία
- Επεξεργασία με CNC για την επεξεργασία με ακρίβεια μεθόδων στροφής/τρίχωσης για κοαξιακά και προφίλ
- Στρίβωση υψηλής ακρίβειας για κρίσιμες ζώνες προσαρμογής και σφράγισης
- Ηλεκτρονική μηχανή εκτόξευσης (EDM) / ηλεκτρονική μηχανή εκτόξευσης (EDM) σύρματος για ειδικές γεωμετρικές διαστάσεις (ως απαιτείται)
- Ελεγχόμενο συντονισμό θερμικής επεξεργασίας για σκληρότητα και σταθερότητα
- Λάμψη / λεπτή τελική επεξεργασία λειτουργικών και εξωτερικών επιφανειών
- Αντιστοίχιση συναρμολόγησης και έλεγχος συνέπειας για παραγγελίες πολλαπλών συνόλων
Κλειδιά ελέγχου ακρίβειας (κριτικά για την προδιαμόρφωση)
- Έλεγχος συγκέντρωσης / ροήςμεταξύ των επιφανειών σχηματισμού και της τοποθέτησης των δεδομένων
- Ανεκτότητα προσαρμογήςσε διεπαφές με πυρήνα εμβλήματος (σταθερή υπό θερμική πορεία)
- Ακριβότητα των λεπτομερειών της τελικής κατασκευής του λαιμού(νήματα + επιφάνειες σφράγισης)
- Ποιότητα τελικής επιφάνειαςγια να υποστηρίξει σταθερή απελευθέρωση και συνεπή σαφήνεια
- Αντικατάστατηγια ταχεία συντήρηση κατά την παραγωγή
Επιθεώρηση και τεκμηρίωση
- Έκθέσεις επιθεώρησης διαστάσεων (CMM/έκθεση μέτρησης κατόπιν αιτήματος)
- Πιστοποιητικά υλικών και αρχεία θερμικής επεξεργασίας (κατά αίτηση)
- Επιλογές σειράς σήμανσης και ιχνηλασιμότητας για τη διαχείριση των συνόλων
Αξία πελατών για τη σταθερότητα παραγωγής προδιαμορφωμάτων PET
Συνεπές φινίρισμα λαιμού = Αξιόπιστη σφραγίδα και κάλυψη
Η επιφάνεια του λαιμού είναι η πιο λειτουργική περιοχή ενός προτύπου.Συνεκτικότητα δέσμευσης νήματος, απόδοσης σφράγισης και ροπής καπάκις.
Καλύτερη συγκεντρωτικότητα = πιο σταθερό σφυρηλάτημα
Η κακή συγκεντρότητα μπορεί να οδηγήσει σε άνιση κατανομή του υλικού στο χύτεμα με σφυρί.Κεντρική ευθυγράμμιση, υποστηρίζοντας την καλύτερη ποιότητα των φιαλών και τη σταθερότητα της διαδικασίας.
Μεγαλύτερη διάρκεια ζωής εργαλείου σε συνθήκες υψηλού κύκλου
Η σωστή επιλογή υλικού, η θερμική επεξεργασία και η ελεγχόμενη προσαρμογή μειώνουν την φθορά και διευρύνουν τα διαστήματα συντήρησης.
Ταχύτερη συντήρηση με αντικαταστάσιμα, συμβατά εξαρτήματα
Τα συστήματα πυρήνα και μανδύα επιτρέπουν ταχύτερη αντικατάσταση και μειωμένο χρόνο στάσης λειτουργίας, ιδιαίτερα σημαντικά για την παραγωγή υψηλής κοιλότητας.
Τι Χρειαζόμαστε για την Παραπομπή
Για την ακριβή παραπομπή των συστατικών του πυρήνα και του μανδύα προτύπου PET, παρακαλείσθε να αναφέρετε:
- 3D CAD (STEP/IGES)+2D σχέδιαμε ανοχές GD&T/
- Κατάλογος συστατικών: πυρήνας, μανίκι, μέρη που σχετίζονται με το λαιμό, συστατικά συγκράτησης κ.λπ.
- Απαιτήσεις υλικών (ή συνθήκες λειτουργίας, ώστε να μπορούμε να συστήσουμε)
- Απαιτήσεις για τη σκληρότητα-στόχο και θερμική επεξεργασία
- Απαιτήσεις επιφανειακής τελικής επεξεργασίας / γυαλισμού (ιδίως τελικής επεξεργασίας του λαιμού και περιοχών σφράγισης)
- Κατάλογος κρίσιμων διαστάσεων (τέλος λαιμού, προφίλ νήματος, χρονοδιαγράμματα, προσαρμογές)
- Πρότυπο/σύστημα αναφοράς καύσης (εάν ισχύει)
- Ποσότητα (αριθμός συνόλων / αριθμός κοιλότητας) και χρόνος προετοιμασίας
- Απαιτήσεις επιθεώρησης (FAI, έκθεση CMM, σήμανση ιχνηλασιμότητας)
Εάν αντικαθιστάτε υφιστάμενα εργαλεία, η κοινή χρήση του αρχικού σχεδίου και των διαστάσεων της διεπαφής του καλούπιας βοηθά να εξασφαλιστεί η συμβατότητα των εγκαταστάσεων.
Συχνές Ερωτήσεις
Ε: Κατασκευάζετε σύμφωνα με τα σχέδια και τα πρότυπα των πελατών;
Ναι, είμαστε κατασκευαστής εξαρτημάτων για εκτυπώσεις ακριβείας και παράγουμε αυστηρά σύμφωνα με τα σχέδιά σας, τις ανοχές και τα δεδομένα.
ΕΠ2: Μπορείτε να παράσχετε εκθέσεις επιθεώρησης και πιστοποιητικά;
Ναι, μπορούμε να σας παρέχουμε αναφορές διαστασιακής επιθεώρησης και πιστοποιητικά υλικού/θερμικής επεξεργασίας κατόπιν αιτήματος.
Ε3: Μπορείτε να υποστηρίξετε παρόμοια σετ για μούλδες πολλαπλής κοιλότητας;
Μπορούμε να κατασκευάσουμε πολλαπλά σετ με ελεγχόμενη συνέπεια και να παρέχουμε στοιχεία ελέγχου για βασικές διαστάσεις.
Ε4: Γιατί είναι τόσο κρίσιμες οι ανοχές πυρήνα και μανίκιας στα καλούπια προδιαγραφής;
Επειδή οι μικρές αποκλίσεις μπορούν να επηρεάσουν την ακρίβεια της τελικής επεξεργασίας του λαιμού, την απόδοση σφράγισης, την συγκεντριστικότητα και τη σταθερότητα του χύτευσης ρούχων προς τα κάτω, οδηγώντας σε απορρίψεις ή προβλήματα γραμμής.
Ε5: Ποιες επιφάνειες είναι συνήθως οι πιο κρίσιμες;
Συνήθως ηΦινίρισμα του λαιμού (νήματα + ζώνη σφράγισης), εντοπίζοντας τα δεδομένα και τις προσαρμογές ζευγαρώματος του πυρήνα είναι πιο κρίσιμες λόγω της άμεσης επίδρασής τους στις επιδόσεις και την ευθυγράμμιση του καπάκιου.
Ε6: Μπορείτε να κατασκευάσετε ανταλλακτικά συμβατά με υπάρχοντα καλούπια;
Ναι. Με σχέδια (ή μετρημένα δεδομένα διεπαφής), μπορούμε να παράγουμε ανταλλακτικά κατασκευασμένα για εύκολη προσαρμογή και σταθερή απόδοση παραγωγής.
Ψάχνω για έναν αξιόπιστο προμηθευτήΣυσκευές πυρήνα και μανδύα προσχηματισμού PET?
Στείλε μας τοσχέδια (STEP/2D), αριθμός κοιλότητας, απαιτήσεις υλικού/θερμικής επεξεργασίας και χρονοδιάγραμμα παράδοσηςΘα ανταποκριθούμε γρήγορα με σαφή προσφορά, χρόνο προετοιμασίας και διαθέσιμα έγγραφα ποιότητας (έκθεση επιθεώρησης, πιστοποιητικό υλικού, επιλογές ιχνηλασιμότητας).
