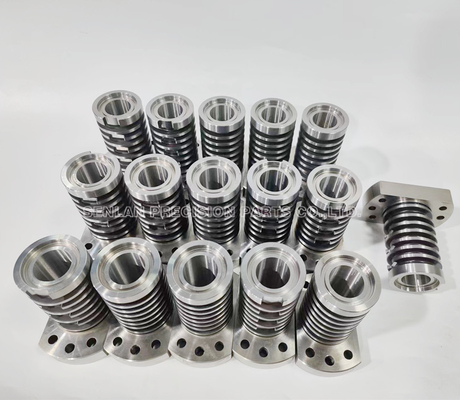

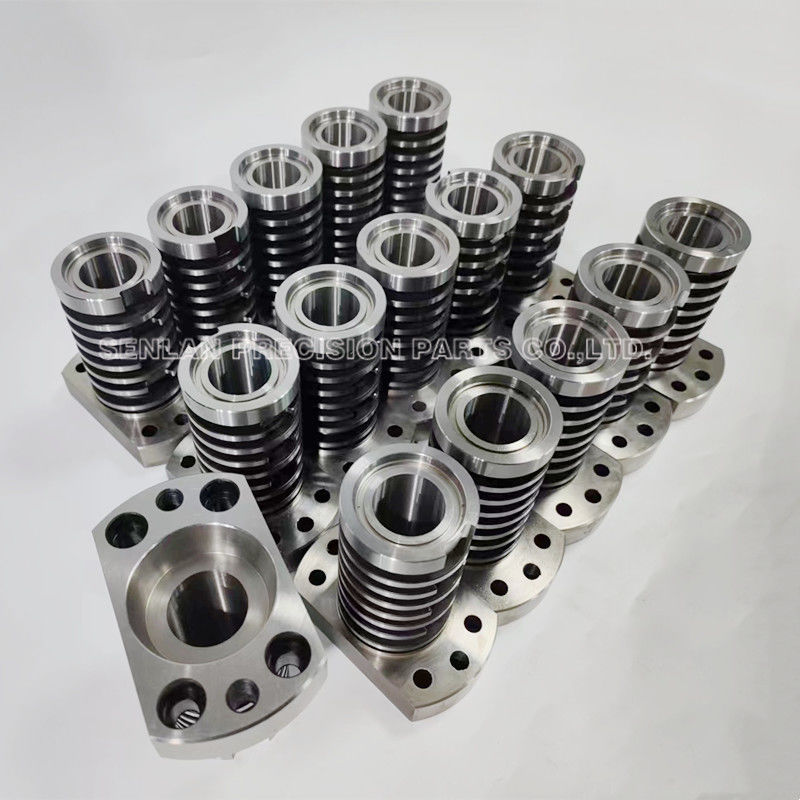

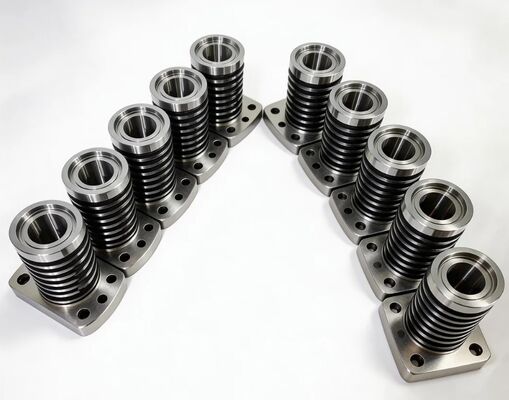

SKD61 Ενθέματα πυρήνα με σπείρωμα για καλούπια έγχυσης πλαστικού
Τα ενθέματα πυρήνα με σπείρωμα είναι εξαρτήματα ακριβείας που χρησιμοποιούνται για τη δημιουργία πραγματικών εσωτερικών σπειρωμάτων σε εξαρτήματα χυτευμένα με έγχυση. Επειδή τα σπειρώματα είναι λειτουργικά χαρακτηριστικά, η ακρίβεια είναι κρίσιμη—μικρές αποκλίσεις στο προφίλ, το βήμα ή την ευθυγράμμιση μπορούν να προκαλέσουν διασταυρούμενα σπειρώματα, διακύμανση ροπής, διαρροές ή αποτυχίες συναρμολόγησης.
Τα ενθέματα πυρήνα με σπείρωμα SKD61 μας κατασκευάζονται κατά παραγγελία σύμφωνα με τα σχέδια του πελάτη για σταθερή διαμόρφωση σπειρώματος και ανθεκτικότητα σε μεγάλες σειρές παραγωγής. Το SKD61 (JIS) χρησιμοποιείται ευρέως για εξαρτήματα εργαλείων που απαιτούν αντοχή, αντίσταση στη θερμική κόπωση και σταθερή απόδοση υπό επαναλαμβανόμενους κύκλους—ειδικά όταν ο πυρήνας με σπείρωμα λειτουργεί σε συνθήκες υψηλής καταπόνησης ή σε καλούπια με περιστροφικούς/ξεβιδωτικούς μηχανισμούς.
Περιγραφή προϊόντος
Ένα ένθεμα πυρήνα με σπείρωμα διαμορφώνει το εσωτερικό χαρακτηριστικό σπειρώματος ενός χυτευμένου εξαρτήματος. Ανάλογα με το σχέδιο του εξαρτήματος και την αρχιτεκτονική του καλουπιού, μπορεί να χρησιμοποιηθεί με μηχανισμό ξεβιδώματος ή άλλες μεθόδους αφαίρεσης από το καλούπι. Ανεξάρτητα από τον τρόπο εκτίναξης, οι πυρήνες με σπείρωμα πρέπει να διατηρούν ακριβή γεωμετρία και σταθερή κατάσταση επιφάνειας για να διατηρούν την ποιότητα του σπειρώματος σταθερή καθ' όλη τη διάρκεια ζωής της παραγωγής.
Τι ελέγχει συνήθως ένα ένθεμα πυρήνα με σπείρωμα:
- Προφίλ σπειρώματος, βήμα και γεωμετρία εισόδου
- Ευθυγράμμιση σπειρώματος προς τον άξονα για συνεπή συναρμολόγηση και ροπή
- Σημεία αναφοράς για επαναλαμβανόμενη εγκατάσταση στο καλούπι
- Φινίρισμα επιφάνειας που υποστηρίζει την απελευθέρωση και προστατεύει την ακεραιότητα του σπειρώματος
- Χαρακτηριστικά διεπαφής που απαιτούνται από τον μηχανισμό του καλουπιού
Γιατί χρησιμοποιείται συχνά το SKD61 για πυρήνες με σπείρωμα:
Το SKD61 εκτιμάται για την ισορροπημένη απόδοσή του σε απαιτητικές συνθήκες καλουπιών:
- Υψηλή αντοχή για αντίσταση σε θρυμματισμό και ρωγμές στις ακμές του σπειρώματος
- Αντίσταση στη θερμική κόπωση για επαναλαμβανόμενους κύκλους θέρμανσης/ψύξης
- Σταθερή απόκριση θερμικής επεξεργασίας για πρακτική σκληρότητα και ανθεκτικότητα
- Καλή συνολική αξιοπιστία για εξαρτήματα εργαλείων υψηλού κύκλου
Η τελική σκληρότητα, οι ανοχές και το φινίρισμα επιφάνειας παράγονται σύμφωνα με το σχέδιο και τις απαιτήσεις του έργου σας.
Συνήθεις δομές πυρήνων με σπείρωμα:
- Τμήμα διαμόρφωσης σπειρώματος με ελεγχόμενη γεωμετρία κορυφής/βάσης
- Ωμοπλάτη/διάμετρος αναφοράς για σταθερή τοποθέτηση
- Λεπτομέρειες συγκράτησης (σπειρώματα, επίπεδα, βασικά χαρακτηριστικά)
- Ζώνες φθοράς βελτιστοποιημένες για μεγάλη διάρκεια ζωής
Εφαρμογές
Τα ενθέματα πυρήνα με σπείρωμα SKD61 χρησιμοποιούνται σε καλούπια έγχυσης πλαστικού για:
- Καλούπια που απαιτούν πραγματική διαμόρφωση εσωτερικού σπειρώματος
- Παραγωγή μεγάλου όγκου όπου η συνέπεια του σπειρώματος επηρεάζει την απόδοση
- Καλούπια πολλαπλών κοιλοτήτων που χρειάζονται σετ πυρήνων με σπείρωμα που ταιριάζουν
- Προγράμματα εργαλείων που χρησιμοποιούν εναλλάξιμα ανταλλακτικά για αποδοτική συντήρηση
- Σχέδια καλουπιών που χρησιμοποιούν συστήματα αφαίρεσης από το καλούπι με ξεβίδωμα/περιστροφή
Τα τελικά προϊόντα ποικίλλουν ανάλογα με το σχέδιο του πελάτη· εστιάζουμε στη λειτουργία του καλουπιού και την απόδοση του χαρακτηριστικού σπειρώματος.
Ικανότητες ακριβείας & κατασκευής
Τα ενθέματα πυρήνα με σπείρωμα απαιτούν τόσο γεωμετρική ακρίβεια όσο και σταθερότητα μετά τη θερμική επεξεργασία. Κατασκευάζουμε με έλεγχο διαδικασίας σχεδιασμένο να προστατεύει την ακρίβεια της μορφής του σπειρώματος και τη συνέπεια του σετ.
Διαδικασίες κατασκευής:
- Ακριβής περιστροφή/φρεζάρισμα CNC για σημεία αναφοράς και διεπαφές
- Μηχανουργική κατεργασία σπειρώματος στο καθορισμένο προφίλ και ανοχή
- Λείανση για κρίσιμες εφαρμογές και σημεία αναφοράς περιστροφής
- EDM / wire EDM για ειδικά χαρακτηριστικά
- Συντονισμός θερμικής επεξεργασίας για στοχευόμενη σκληρότητα και σταθερότητα
- Λεπτό φινίρισμα/γυάλισμα για επιφάνειες σπειρώματος και ζώνες φθοράς
- Συνδυασμός σετ για παραγγελίες πολλαπλών κοιλοτήτων
Βασικοί ποιοτικοί έλεγχοι για πυρήνες με σπείρωμα:
- Επαλήθευση προφίλ σπειρώματος σύμφωνα με τις απαιτήσεις του σχεδίου
- Έλεγχος ομοκεντρικότητας/κυλίσματος μεταξύ της γεωμετρίας του σπειρώματος και των σημείων αναφοράς
- Έλεγχος ανοχής εφαρμογής για εγκατάσταση με άμεση τοποθέτηση και εναλλαξιμότητα
- Διαχείριση φινιρίσματος επιφάνειας για μείωση του κολλήματος και βελτίωση της συμπεριφοράς απελευθέρωσης
- Έλεγχος συνέπειας μεταξύ των σετ
Επιθεώρηση & τεκμηρίωση:
- Διαθέσιμες αναφορές επιθεώρησης διαστάσεων
- Πιστοποιητικά υλικού και αρχεία θερμικής επεξεργασίας κατόπιν αιτήματος
- Επιλογές σειριακής σήμανσης/ιχνηλασιμότητας για διαχείριση κοιλοτήτων και σετ
Αξία για τον πελάτη για την ποιότητα σπειρώματος & τη διάρκεια ζωής εργαλείων
- Συνεπής απόδοση συναρμολόγησης και ροπής - Τα ακριβή σπειρώματα βοηθούν στη μείωση των διασταυρούμενων σπειρωμάτων και στη σταθεροποίηση της ροπής στις διαδικασίες συναρμολόγησης.
- Υψηλότερη απόδοση στην παραγωγή πολλαπλών κοιλοτήτων - Τα σετ πυρήνων με σπείρωμα που ταιριάζουν μειώνουν τη διακύμανση από κοιλότητα σε κοιλότητα και βελτιώνουν τη συνολική συνέπεια της παραγωγής.
- Μεγαλύτερη διάρκεια ζωής υπό απαιτητικούς κύκλους - Η αντοχή και η αντίσταση στη θερμική κόπωση του SKD61 βοηθούν στη διατήρηση της ακεραιότητας του σπειρώματος σε εκτεταμένες σειρές παραγωγής.
- Ταχύτερη συντήρηση με εναλλάξιμους πυρήνες με σπείρωμα - Οι αντικαταστάσιμοι πυρήνες επιτρέπουν γρήγορες επισκευές με άμεση αντικατάσταση και μειώνουν τον χρόνο διακοπής λειτουργίας χωρίς μεγάλες ανακατασκευές καλουπιών.
Τι χρειαζόμαστε για προσφορά
Για να προσφέρουμε με ακρίβεια ενθέματα πυρήνα με σπείρωμα SKD61, παρακαλούμε παρέχετε:
- 3D CAD (STEP/IGES) και 2D σχέδιο (PDF/DWG)
- Ποσότητα (μεμονωμένα τεμάχια ή σετ πολλαπλών κοιλοτήτων)
- Απαίτηση υλικού: SKD61
- Προδιαγραφή θερμικής επεξεργασίας / στοχευόμενης σκληρότητας
- Προδιαγραφές σπειρώματος (προφίλ, βήμα, ανοχή, απαιτήσεις εισόδου)
- Κρίσιμες ανοχές (σημεία αναφοράς, εφαρμογές, κύλισμα/ομοκεντρικότητα, λειτουργικές ζώνες)
- Απαίτηση φινιρίσματος επιφάνειας για περιοχές σπειρώματος και στεγανοποίησης
- Λεπτομέρειες διεπαφής καλουπιού (διάμετρος/ωμοπλάτη αναφοράς, μέθοδος συγκράτησης)
- Ανάγκες επιθεώρησης/τεκμηρίωσης (FAI, μορφή αναφοράς, δειγματοληψία έναντι 100% επιθεώρησης)
- Χρόνος παράδοσης και απαιτήσεις συσκευασίας
Εάν αντικαθιστάτε υπάρχοντες πυρήνες, η παροχή διαστάσεων πλάκας/διεπαφής που ταιριάζουν βοηθά στη διασφάλιση της συμβατότητας με άμεση τοποθέτηση.
Συχνές ερωτήσεις
Είναι το SKD61 κατάλληλο για ενθέματα πυρήνα με σπείρωμα;
Ναι. Το SKD61 χρησιμοποιείται συχνά για εξαρτήματα εργαλείων που απαιτούν αντοχή και σταθερότητα υπό επαναλαμβανόμενους κύκλους, βοηθώντας στην προστασία των ακμών του σπειρώματος και στη διατήρηση της απόδοσης σε μεγάλες σειρές παραγωγής.
Γιατί τα χυτευμένα σπειρώματα εμφανίζουν μερικές φορές ασυνεπή ροπή ή διασταυρούμενα σπειρώματα;
Συνήθεις αιτίες περιλαμβάνουν απόκλιση προφίλ σπειρώματος, κύλισμα σε σχέση με τον άξονα, προβλήματα φινιρίσματος επιφάνειας, φθορά ή προβλήματα ευθυγράμμισης εγκατάστασης. Η ακριβής μηχανουργική κατεργασία και οι σταθερές εφαρμογές μειώνουν αυτούς τους κινδύνους.
Μπορείτε να προμηθεύσετε σετ πυρήνων με σπείρωμα που ταιριάζουν για καλούπια πολλαπλών κοιλοτήτων;
Ναι. Μπορούμε να κατασκευάσουμε σετ που ταιριάζουν με ελεγχόμενη διακύμανση και να παρέχουμε δεδομένα επιθεώρησης για βασικά χαρακτηριστικά σπειρώματος και αναφοράς.
Παρέχετε αναφορές επιθεώρησης και πιστοποιητικά υλικού;
Ναι. Αναφορές επιθεώρησης, πιστοποιητικά υλικού και αρχεία θερμικής επεξεργασίας είναι διαθέσιμα κατόπιν αιτήματος.
Στείλτε μας τα σχέδια STEP/2D, τις προδιαγραφές σπειρώματος, τις ποσότητες, την στοχευόμενη σκληρότητα, τις απαιτήσεις ανοχής/φινιρίσματος και την απαιτούμενη ημερομηνία παράδοσης. Θα απαντήσουμε γρήγορα με μια σαφή προσφορά, χρόνο παράδοσης και διαθέσιμες επιλογές ποιοτικής τεκμηρίωσης για ενθέματα πυρήνα με σπείρωμα SKD61.
