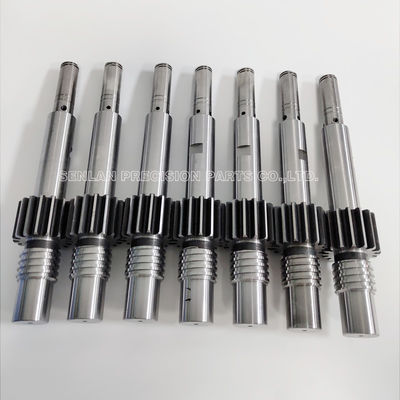

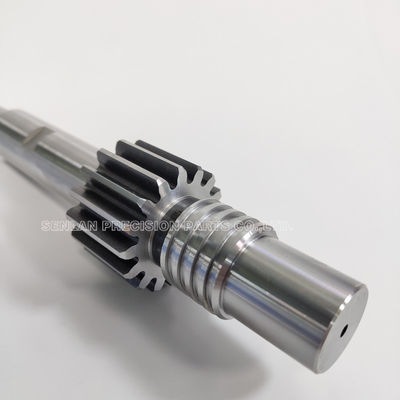

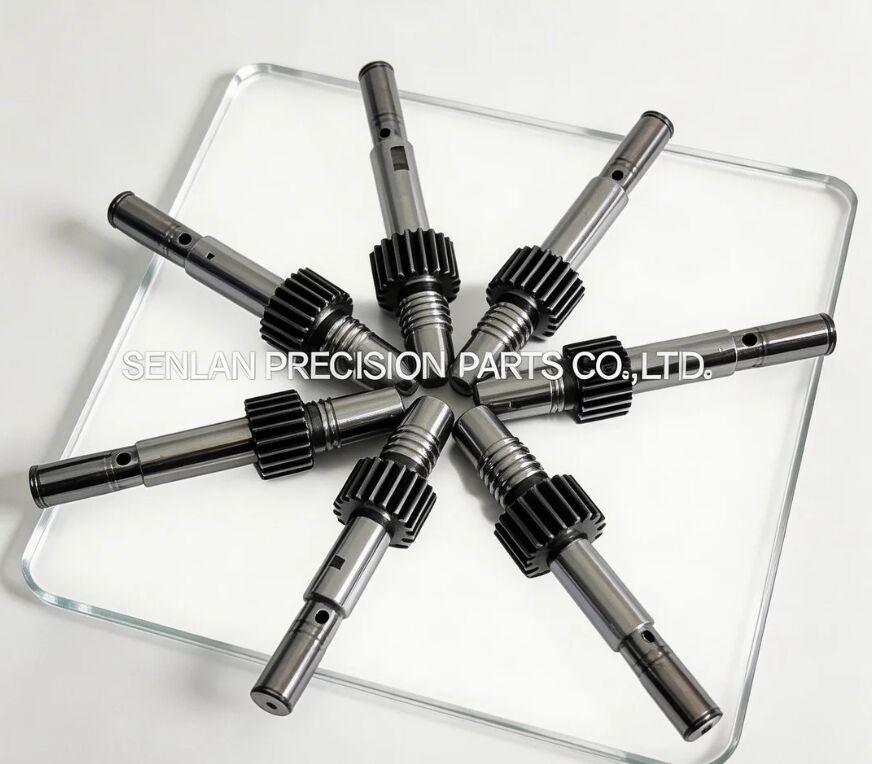

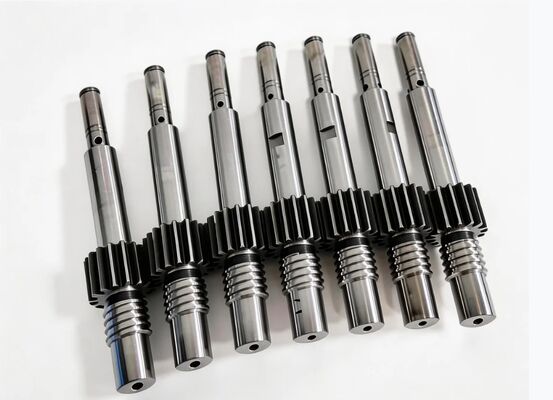

Σημείο με νήματα (Σημείο αποβλήτων) για ενέσιμα καλούπια
Επισκόπηση του προϊόντος
Οι πυρήνες με νήματα είναι εξαρτήματα που χρησιμοποιούνται για το σχηματισμόαληθινές εσωτερικές ίνεςΣε αντίθεση με τους τυπικούς πυρήνες, ένας συσσωματωμένος πυρήνας πρέπει να διατηρεί ακριβή γεωμετρία συσσωμάτωσης ενώ εργάζεται με έναΜηχανισμός αποβλήσεως ή περιστροφικού απομόρφωσηςγια να απελευθερώσει το καλούπι χωρίς να βλάψει τα νήματα.
Η δική μαςΕπίδεικτος πυρήνας (επίδεικτος πυρήνας πιν / επίδεικτος πυρήνας εισαγωγής)Τα εξαρτήματα κατασκευάζονται με βάση τα σχέδια των πελατών με αυστηρό έλεγχο της ποιότητας.Προφίλ νήματος, συγκεντρότητα προς τον άξονα περιστροφής, κατάλληλες διεπαφές και επιφάνειαΓια τα καλούπια μεγάλου όγκου, η σταθερή ποιότητα του νήματος είναι απαραίτητη για την αποφυγή προβλημάτων συναρμολόγησης, όπως διασταυρούμενα νήματα, μεταβολές ροπής, διαρροές ή αποτυχίες καπάκισης/κλείσματος.
Περιγραφή του προϊόντος
ΑΕλαστικός πυρήναςείναι το σχηματιστικό στοιχείο που δημιουργεί το νήμα στο εσωτερικό (ή μερικές φορές στο εξωτερικό) ενός χυτοειδούς μέρους.σύστημα ξεβρόχθισης, όπου ο πυρήνας περιστρέφεται κατά τη διάρκεια της εκτόξευσης για να διαμορφώσει καθαρά το συρματοειδές χαρακτηριστικό.
Τι Πρέπει να Ελέγχει ένας Επικεφαλής
- Προφίλ νήματος, πλάτος και γεωμετρία εισόδου
- Συζώδεια ευθυγράμμισης μεταξύ του νήματος και των δομών περιστροφής του πυρήνα
- Σταθερή εγκατάσταση ταιριάζει στη βάση του καλούπιου ή στην πλάκα πυρήνα
- Η λεία επιφάνεια για να μειωθεί η προσκόλληση, η τσίμπηση και η ζημιά των νήμων
- Μηχανικά χαρακτηριστικά διεπαφής για το σύστημα κίνησης (εξαρτάται από το σχεδιασμό)
Τυπική κατασκευή νήματος πυρήνα
Ανάλογα με τον σχεδιασμό του καλούπιου, ένας εγκολλημένος πυρήνας μπορεί να περιλαμβάνει:
- Τμήμα σχηματισμού νήματος (εσωτερικό προφίλ νήματος)
- Τοποθέτηση ώμων/διάμετρων για επαναληπτή εγκατάσταση
- Χαρακτηριστικά της διεπαφής κίνησης (κάθισμα ταχυτήτων, κλειδαριές, τμήμα ζεύξης, σπιλίνες κ.λπ.)
- Ζώνες φθοράς βελτιστοποιημένες για μακροχρόνιους κύκλους περιστροφής και σύγκλισης
Υλικά και Θεραπεία
Οι πυρήνες με νήματα παράγονται συχνά από χάλυβα εργαλείων που επιλέγονται για αντοχή στην φθορά και σταθερότητα διαστάσεων σε επαναλαμβανόμενους κύκλους.Η θερμική επεξεργασία και οι προαιρετικές επιφανειακές επεξεργασίες/επιφάνειες μπορούν να καθορίζονται με βάση::
- Τύπος ρητίνης (γεμισμένα/χαλαρωτικά υλικά)
- Απαιτούμενη ποιότητα επιφάνειας νήματος και συμπεριφορά απομόρφωσης
- Όγκος παραγωγής και αναμενόμενη διάρκεια ζωής
- Στρατηγική θερμοκρασίας λειτουργίας και λίπανσης
Εφαρμογές
Χρησιμοποιούνται πυρήνες με νήματαΣχήματα ένεσηςγια μέρη που απαιτούν πραγματική απομόρφωση νήματος, συμπεριλαμβανομένων:
- Συστήματα απομόρφωσης περιστροφικών σφαιρών
- Σχήματα πολλαπλής κοιλότητας που απαιτούν σταθερή εσωτερική ποιότητα νήματος
- Σχήματα παραγωγής μεγάλου όγκου όπου η σταθερότητα της κλωστής επηρεάζει τις επιδόσεις συναρμολόγησης και διαρροής
- Προγράμματα ανταλλακτικών για προληπτική συντήρηση και ταχεία αντικατάσταση
(Τα ακριβή τελικά προϊόντα ποικίλλουν ανάλογα με το σχέδιο του πελάτη· επικεντρώνουμε την προσοχή στη λειτουργία του καλούπιου και τις απαιτήσεις για το χαρακτηριστικό της πετσέτας.)
Ικανότητες ακριβείας και κατασκευής
Οι πυρήνες με νήματα απαιτούν τόσο την ακρίβεια σχηματισμού όσο και τη μηχανική ακρίβεια ευθυγράμμισης.
Επεξεργαστικές διαδικασίες
- Επεξεργασία με CNC για την κατασκευή μεθόδων στροφής και σφυρίχτησης
- Επεξεργασία νήματος στο καθορισμένο προφίλ και ανοχή
- Στρίψιμο για κρίσιμες προσαρμογές και ημερομηνίες περιστροφής (ως απαιτείται)
- ΔΕΔ/ΔΕΔ καλωδίου για χαρακτηριστικά διεπαφής (εξαρτάται από το έργο)
- Συντονισμός της θερμικής επεξεργασίας για σκληρότητα και σταθερότητα
- Τεχνική τελική επεξεργασία/βλάστρωση επιφανειών νήματος και ζωνών φθοράς
- Σύγκριση συνόλων για παραγγελίες πυρήνα με πολύσωμα νήματα
Βασικοί έλεγχοι ποιότητας
- Επιβεβαίωση προφίλ νήματος ανά απαιτήσεις σχεδίου
- Έλεγχος συγκέντρωσης/εξόδου μεταξύ των νήμων και των δομών περιστροφής
- Ελέγχος ανοχής προσαρμογής για τις διεπαφές εγκατάστασης και καθοδήγησης
- Διαχείριση τελικής επιφάνειας για τη μείωση της θολώσεως και τη βελτίωση της απελευθέρωσης
- Έλεγχος της συνοχής σε όλα τα παρόμοια σύνολα (επιλογές δειγματοληψίας ή 100% επιθεώρησης)
Επιθεώρηση και τεκμηρίωση
- Διαθέσιμη έκθεση διαστασιακής επιθεώρησης (κυριότερα χαρακτηριστικά ή πλήρης έκθεση)
- Πιστοποιητικά υλικών και αρχεία θερμικής επεξεργασίας κατόπιν αιτήματος
- Επιλογές σειράς σήμανσης/υπολογισσιμότητας για τη διαχείριση κοιλότητας/σύμπλεγματος
Γιατί έχει σημασία / Αξία του πελάτη για την ποιότητα της κλωστοειδούς και τη σταθερότητα του ξεβρίζωσης
Πιο αξιόπιστη συναρμολόγηση και σταθερή ροπή
Η ακριβής γεωμετρία των νήμων μειώνει τον κίνδυνο διασταύρωσης και σταθεροποιεί την απόδοση ροπής στις αυτοματοποιημένες γραμμές συναρμολόγησης.
Λιγότερες απορρίψεις και λιγότερος χρόνος διακοπής
Ο σταθερός έλεγχος της εκροής και η καλή τελική επιφάνεια βοηθούν στην πρόληψη ζημιών από νήματα, κολλήσεων και ζητημάτων με τον μηχανισμό αποστρίβλωσης.
Περισσότερη διάρκεια ζωής σε επαναλαμβανόμενη περιστροφή
Η σωστή επιλογή υλικού, η θερμική επεξεργασία και η τελική επεξεργασία της περιοχής φθοράς μειώνουν την φθορά και διατηρούν την ποιότητα του νήματος σε μεγάλες περιόδους.
Ταχύτερη συντήρηση με ανταλλακτικά
Οι αντικαταστάσιμοι εγκολλημένοι πυρήνες επιτρέπουν την ταχεία αντικατάσταση χωρίς σημαντική επανεργασία μούχλας, υποστηρίζοντας προβλέψιμα προγράμματα συντήρησης.
Τι Χρειαζόμαστε για την Παραπομπή
Για την ακριβή αναφορά των συσσωματωμένων πυρήνων, παρακαλείστε να αναφέρετε:
- 3D CAD (STEP/IGES) και 2D σχέδιο (PDF/DWG)
- Προδιαγραφές νήματος (προφίλ, πλάτος, ανοχή, απαιτήσεις εισαγωγής)
- Μέθοδος απομόρφωσης καλούπιων (σύστημα ξεβρόχθισης/τροχιασμού) και λεπτομέρειες διεπαφής κίνησης
- Απαιτούμενη ύλη (ή συνιστώμενες συνθήκες ζύμης/παραγωγής)
- Προδιαγραφή θερμικής επεξεργασίας/στόχου σκληρότητας
- Απαιτήσεις επιφανειακής τελικής επεξεργασίας για τις ζώνες νήματος και φθοράς
- Ποσότητα (μονάδικα κομμάτια ή σετ με πολλαπλές κοιλότητες)
- Απαιτήσεις επιθεώρησης/έγγραφων (FAI, μορφότυπο έκθεσης, δειγματοληψία έναντι 100% επιθεώρησης)
- Χρόνος προετοιμασίας και απαιτήσεις συσκευασίας
Εάν πρόκειται για ανταλλακτικό, η παροχή των διαστάσεων της διεπαφής ζευγαρώματος (μέτρα περιστροφής, κάθισμα οδήγησης, ώμοι εντοπισμού) συμβάλλει στη διασφάλιση της συμβατότητας.
Συχνές Ερωτήσεις
Γιατί τα νήματα απαιτούν ένα πυρήνα που ξεβιδώνεται;
Πολλά σχέδια νήματος δεν μπορούν να αφαιρεθούν από έναν ίσιο πυρήνα χωρίς να καταστραφεί το νήμα.
Τι προκαλεί διασταυρούμενες ή ασυμβίβαστες ροές σε καλούπια μέρη;
Συχνές αιτίες περιλαμβάνουν απόκλιση προφίλ νήματος, εξόρυξη σε σχέση με τον άξονα περιστροφής, κακή τελική επιφάνεια, φθορά ή λάθος ευθυγράμμιση στον μηχανισμό ξεβρίζωσης.
Μπορείτε να προμηθεύσετε ταιριάζοντα συστάματα πυρήνων με νήματα για μολύβια πολλαπλής κοιλότητας;
Μπορούμε να κατασκευάσουμε παρόμοια σετ με ελεγχόμενη συνέπεια κοιλότητας σε κοιλότητα και να παρέχουμε δεδομένα ελέγχου για τα βασικά χαρακτηριστικά της κλωστής και του στοιχείου.
Υποστηρίζετε τα χαρακτηριστικά της διεπαφής κίνησης (κάθισμα ταχυτήτων, τμήμα ζεύξης κ.λπ.);
Κατασκευάζουμε σύμφωνα με τα σχέδιά σας, συμπεριλαμβανομένων των χαρακτηριστικών της οδήγησης και της διεπαφής που απαιτούνται από το σύστημα ξεβρίζωσης.
Παρέχετε εκθέσεις επιθεώρησης και πιστοποιητικά υλικών;
Ναι. Οι εκθέσεις επιθεώρησης και τα πιστοποιητικά υλικού/θερμικής επεξεργασίας είναι διαθέσιμα κατόπιν αιτήματος.
Μηχανική
Στείλτε τα σχέδιά σας και να προσδιορίσετε τις απαιτήσεις της κλωστή, τα δεδομένα περιστροφής, και τα χαρακτηριστικά της διεπαφής οδήγησης.Οι μηχανικοί μας θα επανεξετάσει την κατασκευαστικότητα και να παρέχει ένα σχέδιο παραγωγής για να εξασφαλίσει σταθερή απόδοση ξεβρόχθισης και συνέπεια νήματος.
