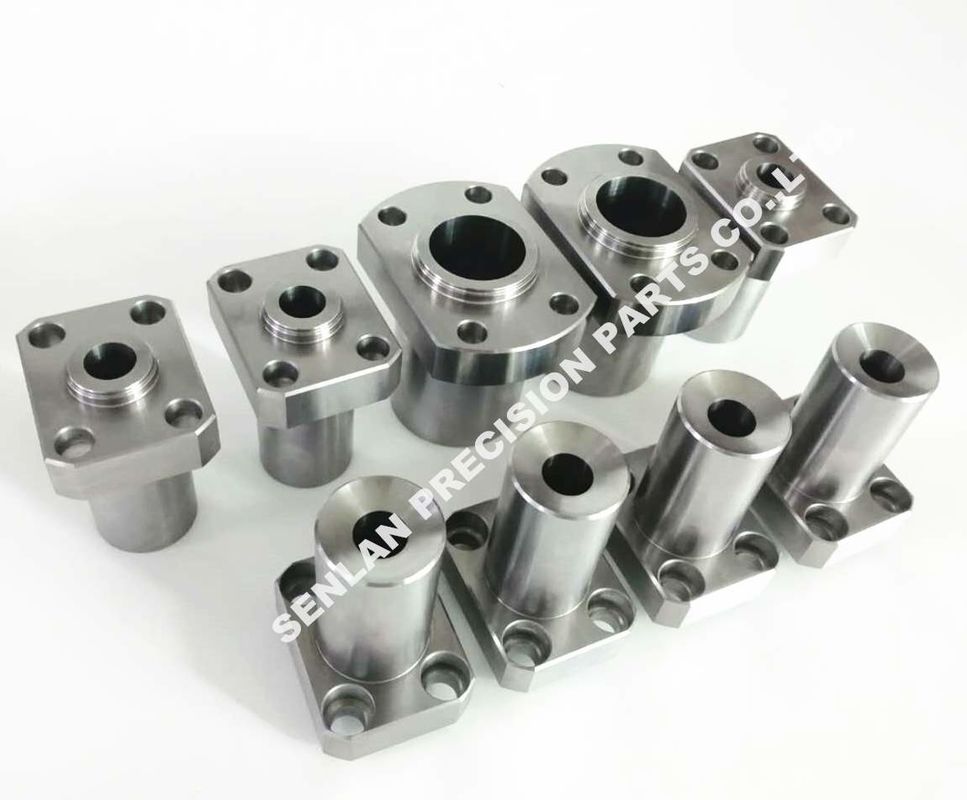

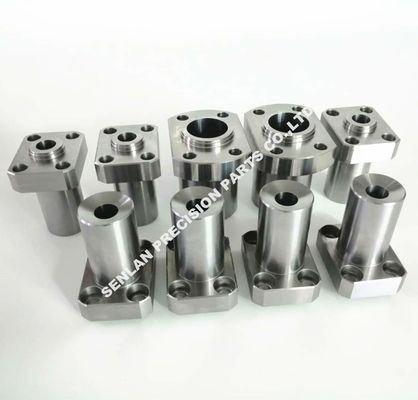

Πυρήνες Καλούπι H13 για Πλαστικά Καλούπια Έγχυσης
Οι πυρήνες καλούπι H13 χρησιμοποιούνται ευρέως σε πλαστικά καλούπια έγχυσης όπου απαιτείται ανθεκτικότητα, αντοχή στη θερμότητα και απόδοση στη φθορά. Σε σύγκριση με τους γενικούς προ-σκληρυμένους χάλυβες, ο H13 προσφέρει ισχυρή αντίσταση στη θερμική κόπωση και στο ξεφλούδισμα, καθιστώντας τον μια αξιόπιστη επιλογή για τα εξαρτήματα του πυρήνα που αντιμετωπίζουν επαναλαμβανόμενους κύκλους, υψηλή τοπική τάση και απαιτητικές συνθήκες παραγωγής.
Κατασκευάζουμε προσαρμοσμένους πυρήνες H13 αυστηρά σύμφωνα με τα σχέδια του πελάτη, τόσο για νέες κατασκευές καλουπιών όσο και για προγράμματα αντικατάστασης. Η διαδικασία μας εστιάζει στους παράγοντες που καθορίζουν τη σταθερή απόδοση του καλουπιού: ακρίβεια αναφοράς, έλεγχος εφαρμογής, ομοκεντρότητα/τρέξιμο, φινίρισμα επιφάνειας και σταθερότητα θερμικής επεξεργασίας --ώστε οι πυρήνες να συναρμολογούνται προβλέψιμα και να λειτουργούν σταθερά σε μεγάλους κύκλους παραγωγής.
Περιγραφή Προϊόντος
Ένας πυρήνας καλουπιού είναι ένα αντικαταστάσιμο εξάρτημα διαμόρφωσης, συνήθως εγκατεστημένο στο κινούμενο μισό ενός καλουπιού έγχυσης. Διαμορφώνει εσωτερικά χαρακτηριστικά και λειτουργικές επιφάνειες του διαμορφωμένου μέρους. Η κατασκευή καλουπιού με πυρήνες βοηθά τους κατασκευαστές καλουπιών να διατηρούν στενές ανοχές, βελτιώνοντας παράλληλα την ευκολία συντήρησης: οι φθαρμένες ή κατεστραμμένες ζώνες πυρήνα μπορούν να αντικατασταθούν χωρίς να χρειάζεται επανεπεξεργασία ολόκληρης της πλάκας πυρήνα.
Τι κάνουν συνήθως οι πυρήνες καλουπιού H13
- Διαμόρφωση εσωτερικής γεωμετρίας όπως οπές, καθίσματα, κανάλια και λειτουργικές διεπαφές
- Παροχή σταθερής στεγανοποίησης και απόδοσης ακμών όπου υπάρχει κίνδυνος ξεφλουδίσματος
- Διατήρηση διαστασιακής ακεραιότητας κατά τη διάρκεια μεγάλων παραγωγών με επαναλαμβανόμενους θερμικούς κύκλους
- Υποστήριξη εναλλάξιμης συντήρησης μέσω ελεγχόμενων αναφορών και επιφανειών εφαρμογής
Γιατί ο H13 καθορίζεται συνήθως
Ο H13 είναι ένας χάλυβας εργαλείων θερμής κατεργασίας, γνωστός για έναν ισορροπημένο συνδυασμό:
- Υψηλή ανθεκτικότητα για αντίσταση σε ρωγμές και ξεφλούδισμα
- Αντοχή στη θερμική κόπωση για επαναλαμβανόμενους κύκλους θέρμανσης/ψύξης
- Καλή αντοχή στη φθορά μετά από σωστή θερμική επεξεργασία
- Διαστασιακή σταθερότητα όταν η θερμική επεξεργασία ελέγχεται σωστά
Η τελική σκληρότητα, οι ανοχές και το φινίρισμα παράγονται σύμφωνα με το σχέδιό σας και τις απαιτήσεις του καλουπιού.
Τυπικά Χαρακτηριστικά Σχεδιασμού
- Ακροδέκτες/διαμέτρους εντοπισμού για επαναλαμβανόμενη εγκατάσταση
- Χαρακτηριστικά στήριξης ή συγκράτησης (σπειρώματα, βίδες, επίπεδα κλειδιού, κ.λπ.)
- Διαμορφωτικές επιφάνειες που απαιτούν συγκεκριμένο φινίρισμα επιφάνειας
- Προαιρετικοί αεραγωγοί/ανακουφίσεις ή γεωμετρία διεπαφής με βάση τη δομή του καλουπιού
Εφαρμογές
Οι πυρήνες καλουπιού H13 χρησιμοποιούνται σε πλαστικά καλούπια έγχυσης, συμπεριλαμβανομένων:
- Καλούπια υψηλού κύκλου που απαιτούν ανθεκτικά, ανθεκτικά στη φθορά εξαρτήματα πυρήνα
- Καλούπια με στενές στεγανοποιήσεις ή ακμές επιρρεπείς σε τάση
- Σχέδια βασισμένα σε πυρήνες που απαιτούν εναλλάξιμους εφεδρικούς πυρήνες
- Προγράμματα συντήρησης και ανακαίνισης που αντικαθιστούν φθαρμένους πυρήνες καλουπιού
- Καλούπια πολλαπλών κοιλοτήτων που χρειάζονται σταθερή επαναληψιμότητα πυρήνα προς πυρήνα
Ικανότητες Ακρίβειας & Κατασκευής
Διαδικασίες Κατασκευής
- Φρεζάρισμα/στρογγύλεμα CNC για προφίλ και διεπαφές
- Συντονισμός θερμικής επεξεργασίας για στοχευμένη σκληρότητα και σταθερότητα
- Λείανση για κρίσιμες εφαρμογές, αναφορές και επιφάνειες στεγανοποίησης
- EDM / wire EDM για ειδική γεωμετρία
- Γυάλισμα / λεπτό φινίρισμα για διαμορφωτικές επιφάνειες
- Έλεγχος αντιστοίχισης σετ και συνέπειας για παραγγελίες πολλαπλών τεμαχίων
Βασικοί Έλεγχοι Ποιότητας
- Μηχανουργική κατεργασία βάσει αναφοράς για επαναλαμβανόμενη εγκατάσταση στη βάση του καλουπιού
- Έλεγχος ανοχής εφαρμογής για εναλλαξιμότητα
- Έλεγχος ομοκεντρότητας/τρέξιμου για ομοαξονικά χαρακτηριστικά
- Έλεγχος επιπεδότητας/παραλληλισμού για επιφάνειες διεπαφής
- Έλεγχος φινιρίσματος επιφάνειας σε ζώνες διαμόρφωσης και στεγανοποίησης
- Επιλογές στρατηγικής επιθεώρησης όπως ζητείται
Επιθεώρηση & Τεκμηρίωση
- Διαθέσιμες αναφορές διαστασιακής επιθεώρησης
- Πιστοποιητικά υλικού και αρχεία θερμικής επεξεργασίας κατόπιν αιτήματος
- Επιλογές σήμανσης/ιχνηλασιμότητας για διαχείριση κοιλότητας και σετ
Αξία για τον Πελάτη για Ανθεκτική, Μακροχρόνια Απόδοση Πυρήνα
Μειωμένο Ξεφλούδισμα και Μεγαλύτερη Διάρκεια Ζωής
Η ανθεκτικότητα του H13 βοηθά στην προστασία ακμών και στεγανοποιήσεων επιρρεπών σε τάση, μειώνοντας τον κίνδυνο ρωγμών και επεκτείνοντας τα διαστήματα σέρβις.
Σταθερή Απόδοση υπό Θερμικούς Κύκλους
Η ελεγχόμενη θερμική επεξεργασία υποστηρίζει τη διαστασιακή σταθερότητα και βοηθά στη διατήρηση σταθερής απόδοσης χύτευσης σε μεγάλες παραγωγές.
Χαμηλότερος Χρόνος Διακοπής Λειτουργίας με Αντικαταστάσιμους Πυρήνες
Τα σχέδια βασισμένα σε πυρήνες επιτρέπουν γρήγορη αντικατάσταση φθαρμένων ζωνών πυρήνα χωρίς σημαντική επανεπεξεργασία του καλουπιού.
Καλύτερη Συνέπεια για Καλούπια Πολλαπλών Κοιλοτήτων
Τα ταιριαστά σετ πυρήνων καλουπιού H13 μειώνουν τη διακύμανση από κοιλότητα σε κοιλότητα και βελτιώνουν τη συνολική απόδοση παραγωγής.
Τι Χρειαζόμαστε για Προσφορά
Για να προσφέρουμε με ακρίβεια πυρήνες καλουπιού H13, παρακαλούμε παρέχετε:
- 3D CAD (STEP/IGES) και 2D σχέδιο (PDF/DWG)
- Ποσότητα (μεμονωμένα τεμάχια ή σετ πολλαπλών κοιλοτήτων)
- Απαίτηση υλικού: H13 (επιβεβαιώστε αποδεκτά ισοδύναμα, αν υπάρχουν)
- Προδιαγραφή θερμικής επεξεργασίας / στοχευμένης σκληρότητας
- Απαίτηση φινιρίσματος επιφάνειας για διαμορφωτικές περιοχές (Ra / επίπεδο γυαλίσματος)
- Κρίσιμες ανοχές και GD&T
- Λεπτομέρειες διεπαφής καλουπιού
- Ανάγκες επιθεώρησης/τεκμηρίωσης
- Απαιτήσεις χρόνου παράδοσης και συσκευασίας
Συχνές Ερωτήσεις
Γιατί να επιλέξετε H13 για πυρήνες καλουπιού σε καλούπια έγχυσης;
Ο H13 επιλέγεται συνήθως για την ανθεκτικότητά του και την αντίσταση στη θερμική κόπωση, βοηθώντας στη μείωση του ξεφλουδίσματος και στη διατήρηση σταθερής απόδοσης σε απαιτητικές συνθήκες υψηλού κύκλου.
Η θερμική επεξεργασία θα αλλάξει τις διαστάσεις ενός πυρήνα H13;
Η θερμική επεξεργασία μπορεί να προκαλέσει διαστασιακή αλλαγή εάν δεν ελεγχθεί. Σχεδιάζουμε περιθώριο μηχανουργικής κατεργασίας και βήματα μετα-θερμικής φινιρίσματος για να επιτύχουμε τις τελικές ανοχές.
Μπορείτε να προμηθεύσετε ταιριαστά σετ για καλούπια πολλαπλών κοιλοτήτων;
Ναι. Μπορούμε να κατασκευάσουμε ταιριαστά σετ με ελεγχόμενη διακύμανση και να παρέχουμε δεδομένα επιθεώρησης για βασικά χαρακτηριστικά.
Παρέχετε αναφορές επιθεώρησης και αρχεία θερμικής επεξεργασίας;
Ναι. Αναφορές επιθεώρησης και πιστοποιητικά υλικού/θερμικής επεξεργασίας είναι διαθέσιμα κατόπιν αιτήματος.
Στείλτε μας τα σχέδια STEP/2D, τις ποσότητες, τη στοχευμένη σκληρότητα, τις απαιτήσεις ανοχής/φινιρίσματος και την απαιτούμενη ημερομηνία παράδοσης.
Θα απαντήσουμε γρήγορα με μια σαφή προσφορά, χρόνο παράδοσης και διαθέσιμες επιλογές ποιοτικής τεκμηρίωσης για πυρήνες καλουπιού H13.
