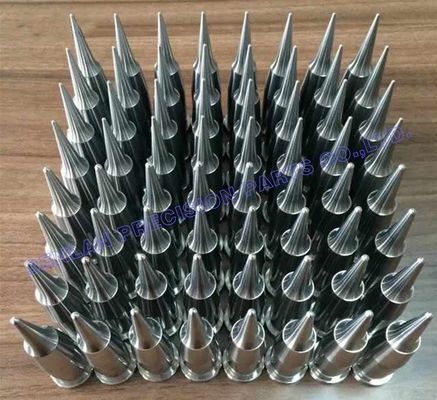

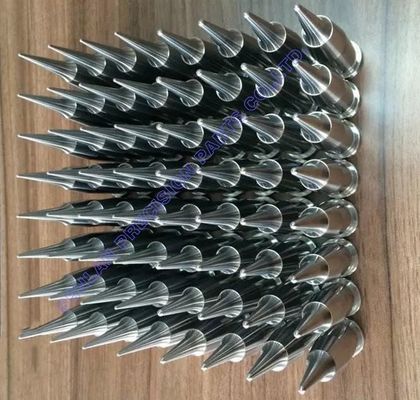

Εισαρτήματα πυρήνα ακριβείας 64 κοιλότητας για τύπους ενέσιμου καλούπιας μεγάλου όγκου
Στα καλούπια ένεσης υψηλής κοιλότητας, η απόδοση καθορίζεται από τη συνέπεια.Ένα καλούπι με 64 κοιλότητες μπορεί να λειτουργήσει αποτελεσματικά μόνο όταν κάθε εισαγωγή πυρήνα κατασκευάζεται με αυστηρό έλεγχο διαστάσεων και ταιριάζει με ακρίβεια σε όλο το σύνολοΤο δικό μας.Εισάγματα πυρήνα ακριβείας 64 κοιλότηταςείναι εξατομικευμένα εξαρτήματα καλούπιων που έχουν σχεδιαστεί γιαΜεγάλο όγκο έγχυσης, όπου η σταθερή απόδοση κύκλου, η προβλέψιμη εκτόξευση και η επαναληψιμότητα από κοιλότητα σε κοιλότητα είναι κρίσιμες.
Ως κατασκευαστής εξαρτημάτων εκτύπωσης υψηλής ακρίβειας, παράγουμε συστάματα εισαγωγής πυρήνα από σχέδια πελατών με ελεγχόμενες διαδικασίες γιαη οξεία ακρίβεια, η γεωμετρία της άκρης, η τελική επιφάνεια και η εναλλακτικότηταΕίτε χρησιμοποιούνται για νέες κατασκευές καλούπιων είτε για ανταλλακτικά σετ, αυτές οι ενσωματώσεις πυρήνα είναι κατασκευασμένες για να υποστηρίζουν ταχεία παραγωγή και σταθερή ποιότητα σε κλίμακα.
Περιγραφή του προϊόντος
ΑΕισαγωγή πυρήναείναι το σχηματιστικό στοιχείο στο κινούμενο μισό ενός καλούπιας ένεσης που δημιουργεί εσωτερική γεωμετρία και λειτουργικά χαρακτηριστικά.Διαμόρφωση 64 κοιλότηταςΗ διαφορά μεταξύ των πυρήνων μπορεί γρήγορα να μεταφραστεί σε ελαττώματα, ασυνεπή προσαρμογή ή ασταθή παράθυρα διαδικασίας.
Τυπικά χαρακτηριστικά
- Μεγάλη παραγωγή μεστενή συνέπεια από κοιλότητα σε κοιλότητα
- Σλιπαρά προφίλ με ακριβή στροφή που απαιτούν ελεγχόμεναευθεία και ρεύμα
- Σχηματισμός πινακίδων όπου η γεωμετρία επηρεάζει άμεσα την προσαρμογή του μέρους, την σφράγιση ή την απόδοση συναρμολόγησης
- Κρίσιμες διατομές προσαρμογής (διαμετρικές διαστάσεις/οπίσθια) που έχουν σχεδιαστεί για επαναληπτική συναρμολόγηση στην πυρήνα πλάκας
Βασικές προτεραιότητες παραγωγής
- Συνεπήςγεωμετρία σχηματισμούσε όλα τα 64 κομμάτια
- Ελεγχόμενοστοιχεία δεδομένου και εντοπισμούγια την εναλλακτικότητα
- Η ποιότητα της επιφάνειας και των άκρων είναι βελτιστοποιημένη για σταθερή απελευθέρωση και μειωμένη φθορά
- Στρατηγική ιχνηλασιμότητας και επιθεώρησης κατάλληλη για τη διαχείριση συστημάτων
Το υλικό, η σκληρότητα και το φινίρισμα κατασκευάζονται σύμφωνα με τα σχέδιά σας και τις απαιτήσεις παραγωγής.
Εφαρμογές
ΑυτέςΕισάγματα πυρήνα ακριβείας 64 κοιλότηταςχρησιμοποιούνται σεΣχήματα ένεσης μεγάλου όγκουόταν απαιτείται υψηλή απόδοση και αυστηρή επαναληψιμότητα, όπως:
- Σχήματα πολλαπλής κοιλότητας που απαιτούν εναρμονισμένα σύνολα πυρήνων
- Σχήματα παραγωγής που απαιτούν σταθερή εκτόξευση και συνεπή συμπεριφορά κύκλου
- Προγράμματα εργαλείων που βασίζονται σε εναλλάξιμα εφεδρικά σύνολα πυρήνων για ταχεία συντήρηση
Ικανότητες ακριβείας και κατασκευής
Η παραγωγή πυρήνα υψηλής κοιλότητας απαιτεί περισσότερα από την ακρίβεια ενός κομματιούΕλέγχος καθορισμένου επιπέδου.
Επεξεργαστικές διαδικασίες
- Επεξεργασία με ακρίβεια CNC για το σχηματισμό προφίλ και την τοποθέτηση τομών
- Στρίψιμο για κρίσιμες προσαρμογές, περιοχές σφράγισης και επιφάνειες δεδομένων (ως απαιτείται)
- ΔΕΔ / ΔΕΔ καλωδίου για ειδικά χαρακτηριστικά (εξαρτάται από το έργο)
- Συντονισμός της θερμικής επεξεργασίας για τη σκληρότητα και τη σταθερότητα-στόχο
- Λάμψη / λεπτή τελική επεξεργασία για το σχηματισμό επιφανειών και περιοχών φθοράς
- Ρυθμίστε την εναρμόνιση ροής εργασίας για τη διατήρηση της συνέπειας από κοιλότητα σε κοιλότητα
Βασικοί έλεγχοι για τη συνέπεια 64 κοιλότητας
- Αντίσταση διαστάσεων από κοιλότητα σε κοιλότητασχετικά με κρίσιμα χαρακτηριστικά σχηματισμού
- Έλεγχος ευθείας και διαρροήςγια μεγάλους/στενούς πυρήνες
- Συνεπήςγεωμετρία της άκρηςκαι επιφάνειας για τη μείωση της διακύμανσης των αποτελεσμάτων της φόρμας
- Επαναλαμβανόμενοανοχές προσαρμογήςγια την εγκατάσταση και την ταχεία αντικατάσταση
- Στατιστική δειγματοληψία ή επιλογές 100% επιθεώρησης με βάση τις απαιτήσεις ποιότητας
Επιθεώρηση και τεκμηρίωση
- Έκθεσης διαστασιολογικής επιθεώρησης για τα βασικά χαρακτηριστικά (διαθέσιμη)
- Πιστοποιητικό υλικού και αρχεία θερμικής επεξεργασίας κατόπιν αιτήματος
- Σημαντική σήμανση μερών/αριθμοποίηση σειρών για την ιχνηλασιμότητα και τη διαχείριση των συνόλων
Αξία για τον πελάτη για την παραγωγή υψηλής κοιλότητας
Μεγαλύτερη Παραγωγή στην Μαζική Παραγωγή
Τα παρόμοια σύνολα πυρήνων μειώνουν τη διακύμανση από κοιλότητα σε κοιλότητα, βοηθώντας να ελαχιστοποιηθούν οι απορρίψεις και να βελτιωθεί η συνολική απόδοση.
Περισσότερο Σταθερό Τυποποίηση και Εκτόξευση
Η ελεγχόμενη τελική επιφάνεια και η ακριβής προσαρμογή υποστηρίζουν μια συνεπή συμπεριφορά απελευθέρωσης, μειώνοντας τον χρόνο αναμονής που προκαλείται από κολλήσεις ή άνιση εκτόξευση.
Ταχύτερη συντήρηση με ανταλλακτικά
Οι εναλλασσόμενοι πυρήνες επιτρέπουν την ταχεία αντικατάσταση χωρίς να πρέπει να επαναχρηματοδοτηθεί ολόκληρο το καλούπι, διατηρώντας λειτουργικές τις γραμμές μεγάλου όγκου.
Προβλέψιμος κύκλος ζωής και χαμηλότερο συνολικό κόστος
Η σωστή επιλογή υλικού, η σκληρότητα και η διαχείριση της φθοράς αυξάνουν τα διαστήματα συντήρησης και μειώνουν το μακροπρόθεσμο κόστος συντήρησης.
Τι Χρειαζόμαστε για την Παραπομπή
Για την ακριβή παραπομπή των ενσωματωμένων πυρήνων ακρίβειας 64 κοιλότητας, παρακαλείστε να αναφέρετε:
- 3D CAD (STEP/IGES) και 2D σχέδιο (PDF/DWG)
- Ποσότητα:64 τεμάχια ανά σύνολο(και αριθμός απαιτούμενων συνόλων)
- Απαιτήσεις υλικού (ή απαιτήσεις επιδόσεων για σύσταση)
- Θερμική επεξεργασία / προδιαγραφή σκληρότητας-στόχου
- Απαιτήσεις για την τελική επιφάνεια για τις περιοχές σχηματισμού
- Κατάλογος κρίσιμων διαστάσεων (γεωμετρία της άκρης, τοποθεσία προσαρμογής, διαρροή/ευθεία)
- Λεπτομέρειες της διεπαφής του καλούπιου (κατάλληλη πλάκα πυρήνα, εντοπισμός ώμου/διάμετρος, μέθοδος κατακράτησης)
- Ελέγχος/απαίτηση εγγράφων (FAI, έκθεση CMM, δειγματοληψία έναντι 100% επιθεώρησης)
- Απαιτούμενος χρόνος παράδοσης και απαιτήσεις συσκευασίας
Εάν πρόκειται για ανταλλακτικούς πυρήνες, η παροχή των υφιστάμενων διαστάσεων διεπαφής της πλάκας πυρήνα συμβάλλει στη διασφάλιση της συμβατότητας.
Συχνές Ερωτήσεις
Μπορείτε να κατασκευάσετε 64 ρίζες σαν ένα πανομοιότυπο σετ;
Ακολουθούμε τους ελέγχους για να διατηρήσουμε τη συνέπεια και μπορούμε να παρέχουμε στοιχεία για τις βασικές διαστάσεις.
Ποιες διαστάσεις είναι συνήθως οι πιο κρίσιμες στις ενσωματώσεις πυρήνα υψηλής κοιλότητας;
Συνήθως ηγεωμετρία σχηματισμού της άκρης,Διάμετρος εντοπισμού/βάθρα, καιδιαρροή/ευθεία∙ επειδή επηρεάζουν την ποιότητα των εξαρτημάτων, την καταλληλότητα της συναρμολόγησης και τη σταθερότητα της εκτόξευσης.
Προσφέρετε ανιχνευσιμότητα για μεγάλα σετ;
Ναι. Διατίθενται επιλογές σειράς σήμανσης και διαχείρισης σετ για τη στήριξη της συντήρησης και του ελέγχου ανταλλακτικών.
Μπορείτε να υποστηρίξετε επείγουσες παραγγελίες αντικατάστασης;
Μπορούμε να αξιολογήσουμε την επιταχυνόμενη κατασκευή με βάση τη γεωμετρία, τη διαδρομή θερμικής επεξεργασίας, το πεδίο της επιθεώρησης και την τρέχουσα ικανότητα.
Παρέχετε εκθέσεις επιθεώρησης;
Μπορούμε να σας παρέχουμε αναφορές διαστασιακής επιθεώρησης (κλειδιά χαρακτηριστικών ή πλήρη αναφορά) σύμφωνα με τις απαιτήσεις σας.
Χρειάζομαι έναν αξιόπιστο προμηθευτή γιαΕισαρτήματα πυρήνα ακριβείας 64 κοιλότητας για τύπους ένεσης μεγάλου όγκου?
Στείλε μας τοΣχέδια STEP/2D, απαιτήσεις υλικού και σκληρότητας, ποσότητα (σετ) και στόχος χρόνου προετοιμασίαςΘα απαντήσουμε γρήγορα με σαφή προσφορά και διαθέσιμες επιλογές ποιοτικής τεκμηρίωσης.
