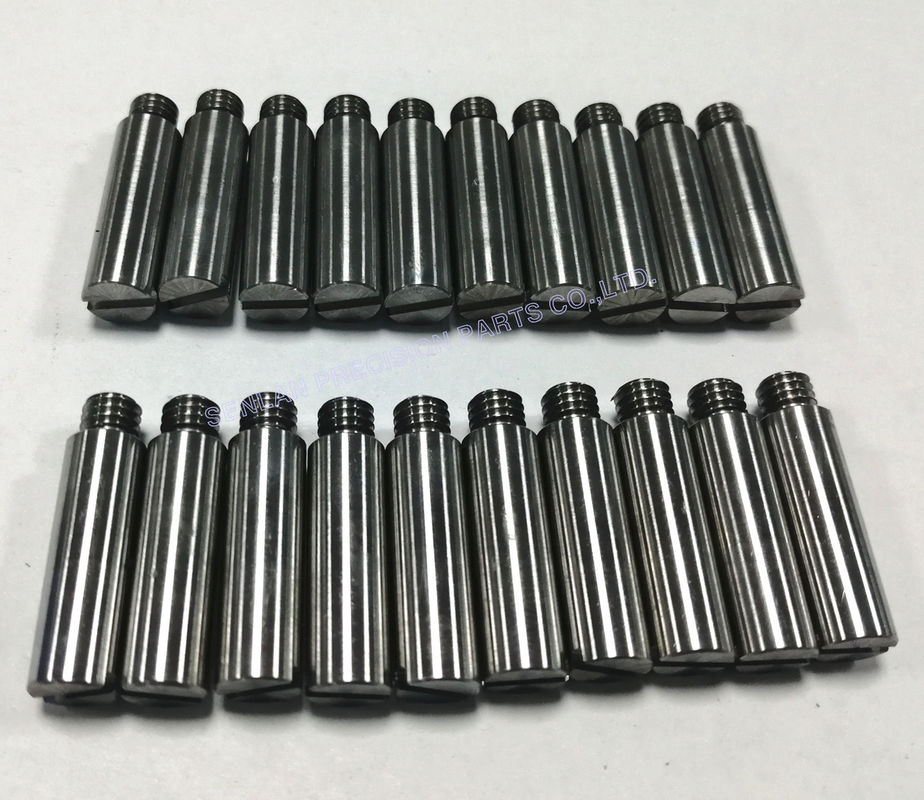

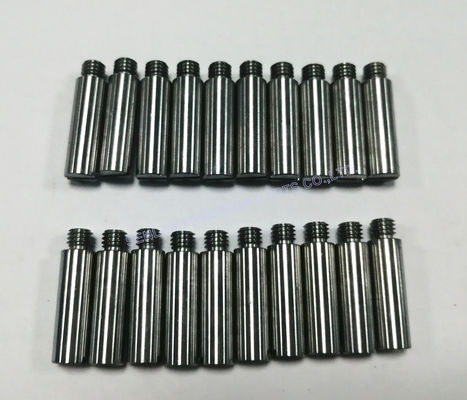

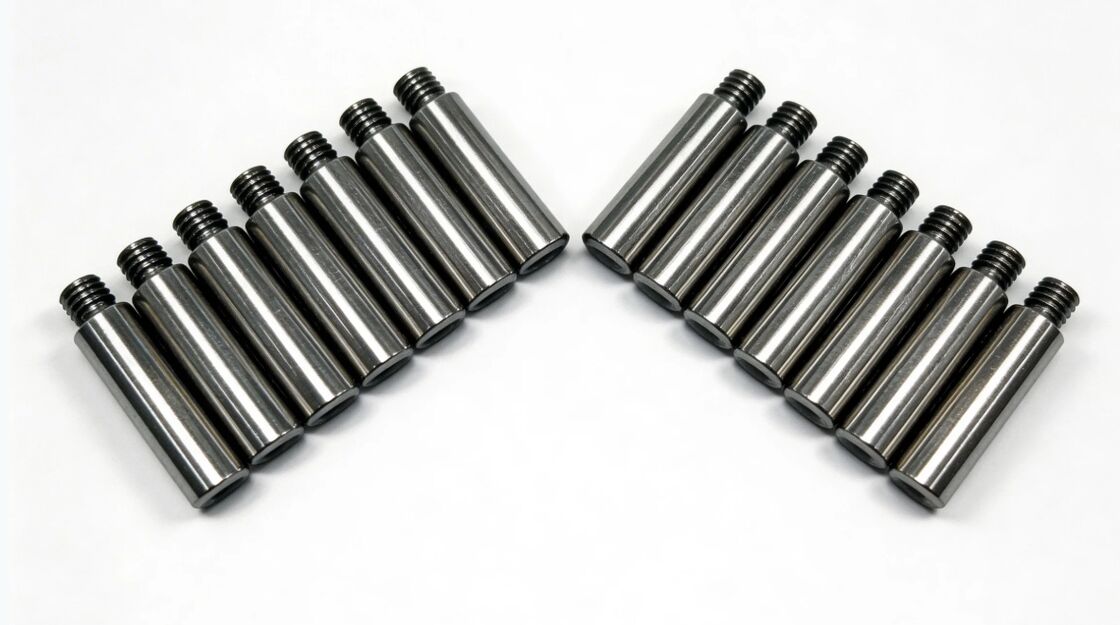

1.2344 Πείροι Τοποθέτησης για Καλούπια Ακριβείας Πολλαπλών Κοιλοτήτων
Στα καλούπια ακριβείας πολλαπλών κοιλοτήτων, η αξιόπιστη ευθυγράμμιση είναι κρίσιμη. Οι πείροι τοποθέτησης 1.2344 είναι εξαρτήματα ευθυγράμμισης καλουπιών ακριβείας κατασκευασμένα σύμφωνα με σχέδια πελατών για την υποστήριξη επαναλαμβανόμενης θέσης, σταθερού κλεισίματος καλουπιού και συνεπής απόδοση παραγωγής.
Το 1.2344 (χάλυβας εργαλείων θερμής κατεργασίας κλάσης H13) επιλέγεται για εξαρτήματα τοποθέτησης και ευθυγράμμισης που πρέπει να αντέχουν σε επαναλαμβανόμενους κύκλους και τάσεις επαφής. Κατεργαζόμαστε και φινίρουμε τους πείρους τοποθέτησης με αυστηρό έλεγχο ανοχής διαμέτρου, ευθυγράμμισης, διεπαφών καθίσματος και φινιρίσματος επιφάνειας, υποστηρίζοντας τόσο νέες κατασκευές καλουπιών όσο και προγράμματα αντικατάστασης για εργαλεία υψηλής κοιλότητας.
Λειτουργία & Σχεδιασμός Προϊόντος
Τι Κάνουν οι Πείροι Τοποθέτησης
- Διασφάλιση επαναλαμβανόμενης τοποθέτησης πλάκας-πλάκας και ένθετου-πλάκας
- Διατήρηση σταθερής ευθυγράμμισης των κλεισιμάτων και των σχέσεων κοιλότητας/πυρήνα
- Μείωση αναντιστοιχίας και προστασία ακμών ακριβείας από φθορά κρούσης
- Υποστήριξη εναλλάξιμης συντήρησης διατηρώντας τα σημεία αναφοράς σταθερά σε αντικαταστάσεις
Τυπικά Χαρακτηριστικά Σχεδιασμού
- Κυλινδρικό σώμα ακριβείας τροχισμένο για ακριβή εφαρμογή
- Ώμος καθίσματος ή τμήμα εντοπισμού για επαναλαμβανόμενη εγκατάσταση
- Είσοδος/λοξότμηση για ομαλή εμπλοκή
- Σπειρωμένο άκρο ή χαρακτηριστικό συγκράτησης για τοποθέτηση/αφαίρεση
Γιατί Χρησιμοποιείται το Υλικό 1.2344
- Υψηλή αντοχή για αντίσταση σε ρωγμές και θρυμματισμό
- Καλή αντίσταση θερμικής κόπωσης υπό επαναλαμβανόμενους κύκλους
- Αξιόπιστη απόκριση θερμικής επεξεργασίας για ανθεκτική σκληρότητα εργασίας
- Σταθερή απόδοση σε απαιτητικά περιβάλλοντα καλουπιών
Η τελική σκληρότητα, η κλάση ανοχής και το φινίρισμα επιφάνειας κατασκευάζονται σύμφωνα με το σχέδιό σας και τις απαιτήσεις του καλουπιού.
Εφαρμογές
Οι πείροι τοποθέτησης 1.2344 χρησιμοποιούνται σε καλούπια ακριβείας πολλαπλών κοιλοτήτων, συμπεριλαμβανομένων:
- Καλούπια έγχυσης υψηλής κοιλότητας που απαιτούν συνεπή ευθυγράμμιση μεταξύ των κοιλοτήτων
- Πλάκες καλουπιών και συστήματα ένθετων που χρειάζονται επαναλαμβανόμενη τοποθέτηση σημείων αναφοράς
- Προγράμματα εργαλείων όπου απαιτούνται εναλλάξιμα ανταλλακτικά
- Έργα συντήρησης και ανακαίνισης καλουπιών που αντικαθιστούν φθαρμένους πείρους εντοπισμού
Δυνατότητες Ακρίβειας & Κατασκευής
Διαδικασίες Κατασκευής
- Ακριβής περιστροφή CNC για βασική γεωμετρία και σπειρωμένα τμήματα
- Τροχισμός για κρίσιμες διαμέτρους, ευθυγράμμιση και επιφάνειες καθίσματος
- Συντονισμός θερμικής επεξεργασίας για στοχευόμενη σκληρότητα και σταθερότητα
- Λεπτό φινίρισμα/γυάλισμα για ομαλή εμπλοκή και μειωμένη φθορά
- Αποξήλωση και έλεγχος ακμών για ασφαλή χειρισμό και συνεπή συναρμολόγηση
Βασικοί Έλεγχοι Ποιότητας
- Έλεγχος ανοχής διαμέτρου
- για σωστή εφαρμογή (διάκενο/παρέμβαση όπως ορίζεται)Έλεγχος
- ευθυγράμμισης
- για αποφυγή εμπλοκής και άνισης επαφής
- Επαλήθευση ώμου καθίσματος για επαναλαμβανόμενη τοποθέτηση
Έλεγχος φινιρίσματος επιφάνειας για μείωση του γδαρσίματος και της φθοράς
- Επαλήθευση ποιότητας σπειρώματος όπου ορίζονται σπειρωμένα άκρα
- Επιθεώρηση & Τεκμηρίωση
- Διαθέσιμες αναφορές επιθεώρησης διαστάσεων (κρίσιμες διαστάσεις)
Πιστοποιητικά υλικού και αρχεία θερμικής επεξεργασίας κατόπιν αιτήματος
Επιλογές σήμανσης/ιχνηλασιμότητας για διαχείριση σετ (εάν απαιτείται)
Αξία για τον Πελάτη για Συνέπεια Καλούπιων Πολλαπλών Κοιλοτήτων
Πιο Συνεπής Ποιότητα Εξαρτημάτων
Η ακριβής τοποθέτηση διατηρεί σταθερές τις σχέσεις κοιλότητας/πυρήνα, μειώνοντας τις αναντιστοιχίες και βελτιώνοντας την επαναληψιμότητα σε όλες τις κοιλότητες.
Λιγότερη Φθορά σε Εξαρτήματα Ακριβείας
Η σωστή ευθυγράμμιση μειώνει την κρούση και την άνιση φόρτιση, παρατείνοντας τη διάρκεια ζωής ακριβών εξαρτημάτων πυρήνα/κοιλότητας.
Ταχύτερη Συντήρηση και Προβλέψιμη Αντικατάσταση
Τα σταθερά σημεία αναφοράς και οι ελεγχόμενες εφαρμογές επιτρέπουν την άμεση αντικατάσταση, μειώνοντας την προσαρμογή στο χέρι και τον χρόνο διακοπής λειτουργίας.
Καλύτερη Σταθερότητα σε Παραγωγή Υψηλού Κύκλου
Τα ανθεκτικά υλικά και το σταθερό φινίρισμα βοηθούν στη διατήρηση της απόδοσης ευθυγράμμισης σε μεγάλες γραμμές παραγωγής.
- Τι Χρειαζόμαστε για Προσφορά
- Για να προσφέρουμε με ακρίβεια πείρους τοποθέτησης 1.2344, παρακαλούμε παρέχετε:
- 2D σχέδιο (PDF/DWG) ή/και 3D CAD (STEP/IGES)
- Ποσότητα και απαιτούμενος χρόνος παράδοσης
- Στυλ πείρου: ευθύς/βαθμιδωτός, λεπτομέρειες ώμου, απαιτήσεις σπειρωμένου άκρουΚρίσιμες διαστάσεις: διάμετρος, μήκος, κλάση εφαρμογής, διαστάσεις διεπαφής καθίσματοςΑπαίτηση υλικού:
- 1.2344
- (επιβεβαιώστε αποδεκτά ισοδύναμα, εάν υπάρχουν)
- Απαίτηση θερμικής επεξεργασίας/σκληρότητας
- Απαίτηση φινιρίσματος επιφάνειας (εάν ορίζεται)
Διαστάσεις οπής/χαλκομανίας σύνδεσης (χρήσιμο για επιβεβαίωση εφαρμογής)
Ανάγκες επιθεώρησης/τεκμηρίωσης (μορφή αναφοράς, ιχνηλασιμότητα)
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ ενός πείρου τοποθέτησης και ενός οδηγού πείρου;
Ένας οδηγός πείρου (leader pin) καθοδηγεί το καλούπι κατά τη διάρκεια της διαδρομής ανοίγματος/κλεισίματος. Ένας πείρος τοποθέτησης χρησιμοποιείται συνήθως για ακριβή, επαναλαμβανόμενη τοποθέτηση πλακών/ενθέτων σε διεπαφές συναρμολόγησης.
Γιατί οι πείροι τοποθέτησης φθείρονται ή προκαλούν προβλήματα ευθυγράμμισης;
Συνήθεις αιτίες περιλαμβάνουν λανθασμένο διάκενο εφαρμογής, ανεπαρκή σκληρότητα, κακό φινίρισμα επιφάνειας, μόλυνση ή κατεστραμμένες οπές σύνδεσης. Η σωστή επιλογή υλικού και ο ακριβής τροχισμός μειώνουν αυτούς τους κινδύνους.
Μπορείτε να κατασκευάσετε πείρους τοποθέτησης για να ταιριάζουν με υπάρχοντα καλούπια;
Ναι. Εάν παρέχετε σχέδια ή διαστάσεις διεπαφής σύνδεσης, μπορούμε να κατασκευάσουμε πείρους αντικατάστασης για άμεση συμβατότητα.
Παρέχετε αναφορές επιθεώρησης και πιστοποιητικά;Ναι. Αναφορές επιθεώρησης και πιστοποιητικά υλικού/θερμικής επεξεργασίας είναι διαθέσιμα κατόπιν αιτήματος.
